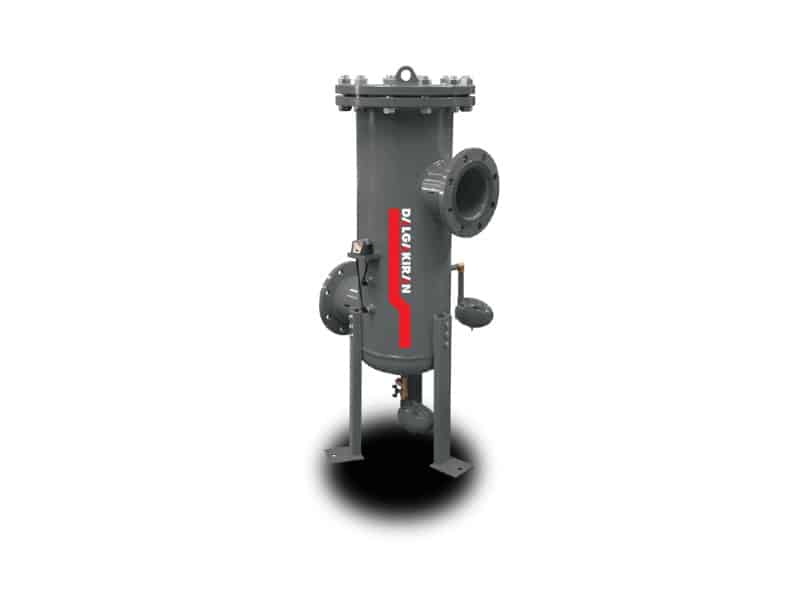

Магістральні фільтри стисненого повітря DALGAKIRAN серії F

Опис

DALGAKIRAN F – високопродуктивні магістральні фільтри очищення стисненого повітря від частинок та олії з тиском до 14 Бар. Стиснене повітря, що надходить від компресора, може містити небажані елементи, такі як масло, пил та вологу. Ці забруднюючі речовини завдають шкоди пневматичному обладнанню, трубопроводам і шкодять якості кінцевого продукту. Стиснене повітря має бути відфільтроване перед заключною стадією виробництва, саме для цього призначені фільтри серії F. Фільтри можуть комплектуватися фільтр-елементами 4 типів, що забезпечують ступінь очищення повітря від часток розміром від 5 до 0,01 мкм (крапель олії від 5 до 0,003 мгм3) . Завдяки унікальній конструкції корпусу відбувається попередня сепарація потоку стисненого повітря. Фільтруючі елементи Dalgakiran забезпечують низькі втрати тиску. Фільтр комплектується двома зовнішніми поплавцевими конденсатовідвідниками та індикатором забрудненості.

Поплавкова дренажна система (відведення конденсату)

Зовнішній дренаж призначений для видалення рідкого конденсату з точок збирання в системі стисненого повітря. Міцне епоксидне покриття та корозійностійке внутрішнє анодоване покриття потрібне для тривалого терміну служби.

Характеристики фланцевого корпусу

  • Збираються за допомогою системи стяжок;
  • Два зовнішні поплавкові відводники конденсату;
  • Унікальний дизайн зони попередньої сепарації;
  • Міцна зварна конструкція;
  • Доступні резервуари CE та ASME;
  • Конструкція розрахована для легкої заміни елемента, що фільтрує, з верхнього фланця.

Як визначити потрібний типорозмір фільтру стисненого повітря?

Приклад: Якщо компресор видає 140 м3/хв за 11 бар, виберіть модель фільтра наступним чином: 140 м3/мин / 1,22=114,8 м3/мин. Отже підходить модель F 7200.

Модельний ряд магістральних фільтрів DALGAKIRAN серії F

Модель Макс. тиск Пропускна здатність Соед. Вага A B C D E F Картридж
бар м3/хв кг мм мм мм мм мм мм шт
F 2400 14 40 DN 80 104 450 1287 277 747 650 110 2
F 3600 60 DN 100 110 450 1317 277 767 3
F 4800 80 DN 100 147 530 1344 279 769 4
F 7200 120 DN 150 204 580 1425 331 796 6
F 9600 160 DN 150 261 650 1439 333 798 8
F 12000 200 DN 200 338 750 1504 365 825 10
F 16800 280 DN 200 390 800 1545 383 833 14
F 19200 320 DN 250 516 850 1583 417 862 16
F 20400 340 DN 300 546 850 1680 447 887 17
F 27600 460 DN 350 772 850 1778 487 917 23
F 33600 560 DN 350 778 850 1778 487 917 28

ПРИМІТКИ

  1. G ½” – розмір дренажного відводу.
  2. У фільтрах серії F використовується картридж. M 1200.
  3. Клас А не повинен працювати в умовах насичення олією.
  4. Елементи класу А слід періодично замінювати в залежності від сфери застосування, але не рідше одного разу на шість місяців.
  5. Клас А не видаляє певні гази, включаючи оксид вуглецю та двоокис вуглецю. Будь ласка, зверніться до фахівців, якщо є сумніви щодо концентрації цих газів на вашому виробництві.
  6. Витрата заснована на робочому тиску 7 бар, для інших витрат. Для тиску використовується поправний коефіцієнт, вказаний вище.
  7. Усі фільтри підходять для використання з мінеральними та синтетичними маслами.
  8. Доступні інші стандарти фланцевих з’єднань.
  9. Напрямок потоку повітря зсередини назовні через фільтруючий елемент.
