Компресори 3SGI для застосування у складі установок для АГНКС

Опис

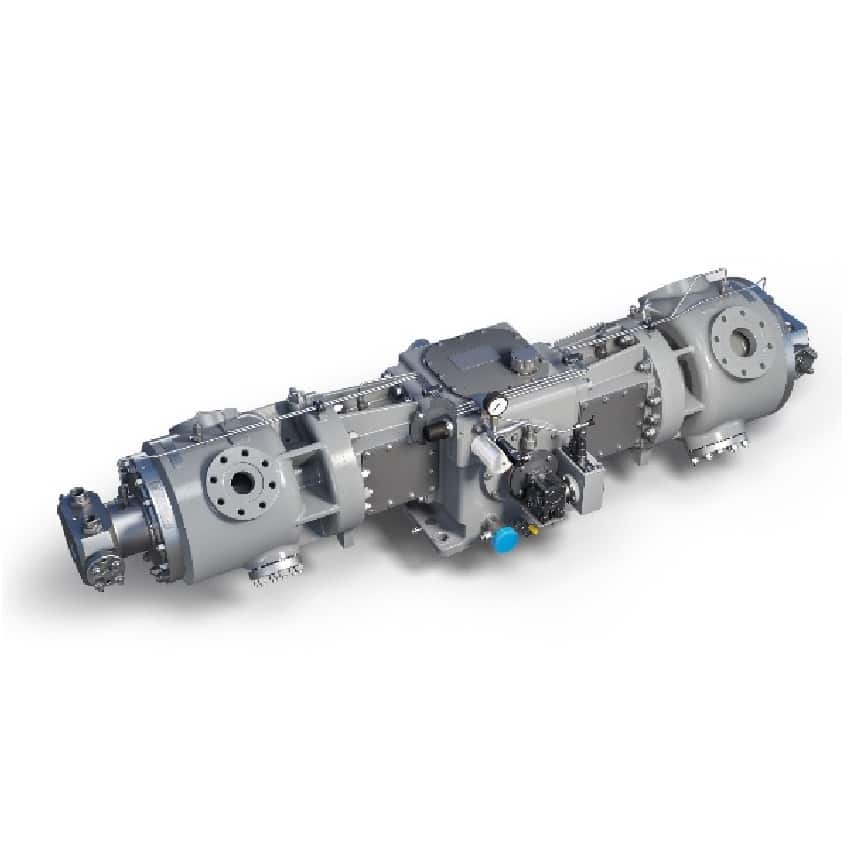

Компресор 3SGI за своєю схемою є дворядною поршневою оппозитною* машиною. Компресор відноситься до класу компресорів об’ємної дії, що подають газ з простору низького тиску в простір більш високого тиску шляхом збільшення збільшення і зменшення робочих порожнин циліндрів, що періодично повторюються. При збільшенні обсягу робоча порожнина повідомляється з всмоктуючим трубопроводом і здійснює всмоктування газу. При зменшенні об’єму замкнутий у ній газ піддається стиску та потім витісняється в нагнітальний трубопровід. Компресор складається з бази та приєднаних до бази циліндропоршневих груп.
фото 3 - Компресори 3SGI для застосування у складі установок для АГНКС

1 – Картер; 2 – Ліхтар; 3 – Вал колінчастий; 4 – Шатун; 5 – Крейцкопф; 6 – Блок мастила; 7 – Циліндр I ступеня; 8 – Циліндр III ступеня; 9 – Поршнева група I. III ступеня; 10 – Циліндр II ступеня; 11 – Циліндр IV ступеня; 12 – поршнева група II, IV ступенів; 13 – Ущільнення штока поршневої групи І, ІІІ ступенів; 14 – Ущільнення шток-поршня поршневої групи II, IV ступенів: 15 – Маслознімач; 16 – Металевий вентиляційно-заливальний фільтр.

Оппозитна конструкція використовується в газових компресорах для поліпшення характеристик та забезпечення ефективності:

  • Поршні, що рухаються в протилежних напрямках, можуть компенсувати один одного і врівноважити вібрації та інерційні сили, що дозволяє підтримувати стабільну роботу компресора.
  • Конструкція забезпечує рівномірний рух поршнів та циліндрів, що допомагає забезпечити більш ефективну роботу.
  • Збалансована робота поршнів допомагає зменшити вібрації, що важливо для зниження зносу обладнання.
