Перетворювачі частоти

Відображаються усі з 3 результатів

Компанія «Далгакиран компресор Україна» є дистриб’ютором і сертифікованим сервіс партнером Hiconics Technology CO. Ltd в Україні, займається поставкою та впровадженням високовольтних перетворювачів частоти серії HIVERT. Високовольтні перетворювачі частоти (далі по тексту ВПЛ) призначені для плавного пуску/зупинки і частотного регулювання трифазних високовольтних синхронних і асинхронних двигунів потужністью від 150 по 20000 кВт з напругою 3,3; 6; 10 кВ.

  • енергосбереження – економія енергоносіїв в системах вентиляції, системах водо- і теплопостачання до 50%;
  • Розширення можливости технологічного обладнання;
  • регулювання швидкості в раніше нерегульованих технологічних процесах;
  • синхронне керування декількома двигунами від одного перетворювача;
  • автоматизований асинхронний електропривід;
  • заміна приводу постійного струму;
  • зниження експлуатаційних витрат.

Високовольтні перетворювачі частоти HIVERT для асинхронних і синхронних двигунів – скачати технічний опис і номенклатуру за посиланням.

Пропоновані ВПЛ відповідають сучасним технічним вимогам і мають наступні характерні особливості:

  • перетворення здійснюється за формулою AC-DC-AC з одним трансформатором;
  • схема інвертування миттєва з широтно-імпульсною модуляцією (ШІМ), в залежності від напруги і типу двигуна мають від 3 до 6 однофазних інверторів на фазу;
  • керування і контроль силовими блоками здійснюється через оптоволоконний кабель;
  • схемотехніка ВПЛ в повній мірі відповідає показникам електромагнітної сумісності (ЕМС) ГОСТ 13109-97. Електрична енергія. Сумісність технічних засобів електромагнітна. Норми якості електричної енергії в системах енергопостачання загального призначення), а також відповідає міжнародним стандартам МЕК 868, МЕК 1000-3-2, МЕК 1000-3-3, МЕК 1000-4-1 і публікацій МЕК 1000-2-1, МЕК 1000 -2-2 в частині рівнів електромагнітної сумісності в системах електропостачання та методів вимірювання електромагнітних завад. ВПЛ не вимагає наявності вхідного і вихідного електричного фільтра;
  • візуалізація роботи ВПЛ виконана у вигляді ергономічного сенсорного графічного терміналу з діагоналлю 10″, меню російською мовою.

Cтруктура і принцип дії ВПЛ

ВПЛ структурно являє собою каскадний перетворювач, що складається з послідовно з’єднаних однофазних перетворювачів утворюють групу. Кожна група з’єднується в загальну точку, утворюючи тим самим трифазний перетворювач високої напруги. Схемотехніка кожного однофазного перетворювача типовий ШІМ-інвертор з ланкою постійного струму, відрізняються тільки потужністю силових напівпровідникових приладів (СПП), діодні та транзисторні (IGBT) безпотенційні модулі. Така схемотехніка значно знижує рівень пульсацій на виході ВПЛ і максимально наближає форму вихідної напруги/струму до синусоїдальної, забезпечуючи надійну і стійку роботу перетворювача з двигуном.

Вхідні ланцюги R S T силових блоків підключаються до вторинних обмоток трифазного трансформатора живлення. Управління та контроль блоком здійснюється через оптоволоконний кабель. При виході з ладу одного з блоків, в інвертор опціонально передбачається функція «байпаса». При включенні «байпаса», знижується номінальна вихідна напруга перетворювача частоти. Якщо ВПЛ працює на частоті не нижче 40 Гц, він автоматично підвищує вихідну напругу працюючих силових блоків оптимізуючи безперебійну роботу ВПЛ.

Переваги:​​

  • не вимагає вхідного і вихідного фільтра ЕМС;
  • чи не порушує умови експлуатації двигуна і мінімальний його індукційний нагрів;
  • не мають обмежень на довжину кабелю двигуна;
  • відсутній негативний вплив імпульсної напруги / струму на ізоляцію двигуна і живить його кабелю (ефект dU / dt) і, як наслідок, збереження умов експлуатації.

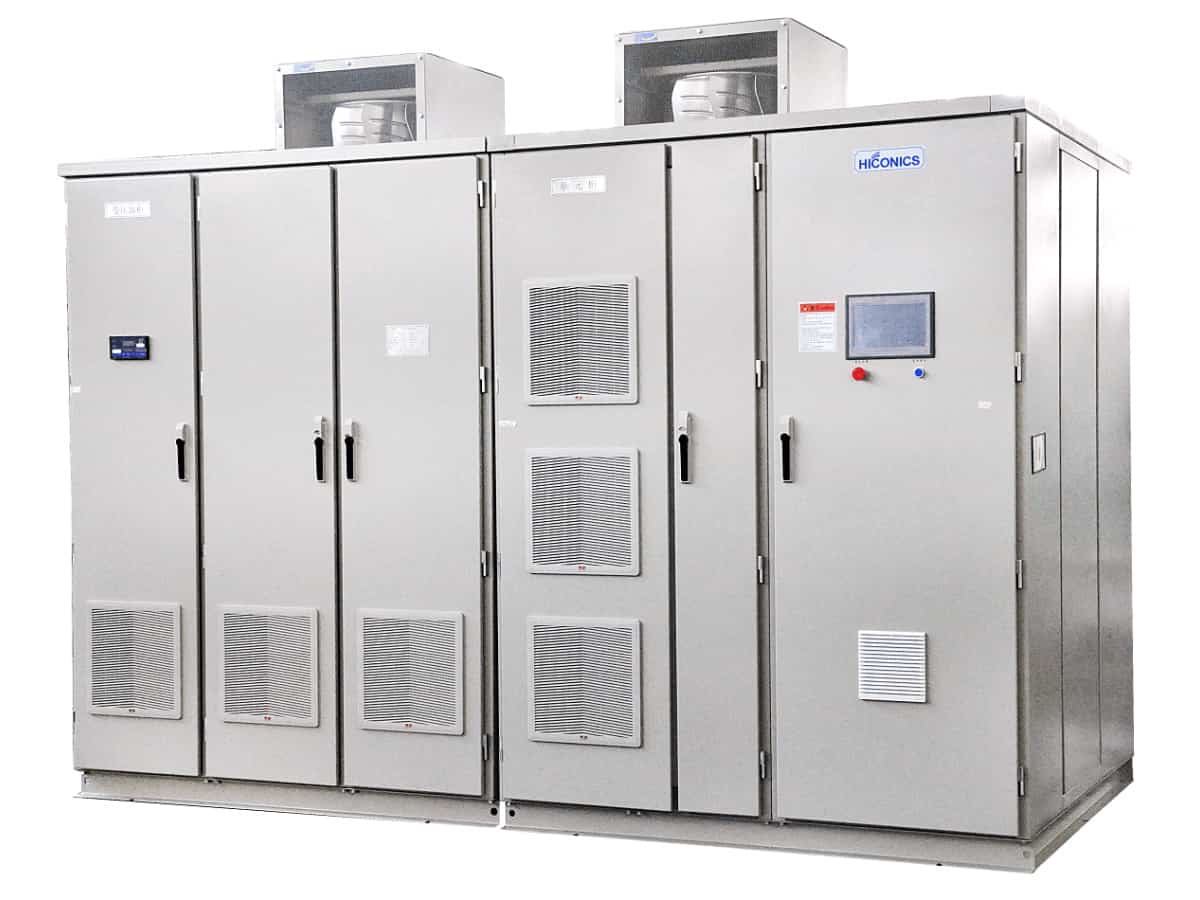

Конструкція ВПЛ

Конструктивно ВПЛ складається з шаф з розміщеним в них обладнанням:

  • Шафа трансформатора з блоком контролю температури;
  • Шафа інвертора;
  • Шафа управління;
  • Шафа м’якого включення (для ВПЛ з струмом вище 600А або опціонально на менші потужності)
  • Шафа вихідного струмообмежувального дроселя (опція). Встановлюється при довжині кабелю ВПЛ двигун більш 500м і/або при схемі безступінчатого перемикання двигуна на мережу і назад
  • Байпасна (обхідна) високовольтна осередок (опція).
  • ДБЖ системи керування і байпасні осередки (опція).
  • Шафа системи рідинного охолодження та чиллер (для ВПЛ з рідинним охолодженням).

Шафа трансформатора має вбудований сухий високовольтний трансформатор з примусовою системою охолодження та індикатором температури. Шафа інвертора містить безпосередньо силові блоки інверторів. Шафа м’якого включення – це реостатний пускач який підключається через додаткову вторинну трифазну обмотку 0,4kV основного трансформатора живлення.

Найменування параметра Значення
Напруга мережі живлення, kV 3-х фазну 3,3 / 6 / 6,6 / 10 (-20 … + 5% або ± 10%)
Вхідна частота, Hz 45-65
Номінальна вихідна напруга, kV 3,3; 6; 10
Потужність приводного електродвигуна, kW 315-20000
Вихідний струм, А 31-1450
Формування вихідної напруги/струму Синусоїдальна ШІМ
Вихідна частота, Hz 0-50 (80 – опціонально)
Час розгону/гальмування, s 5-6000
Коефіцієнт потужності, не менше 0,96
ККД, не менше 96%
Перевантажувальна здатність по струму 120% не більше 120сек; 150% не більше 1 сек
Аналоговий вхід / вихід, (4-20мА або 0-10V), шт. 2/2 (більше під замовлення)
Дискретні вхід/вихід 12/15 (більше у під замовлення)
Інтерфейс зв’язку з АСУ ТП Ізольований RS-485 Mod Bus RTU (база),
Profibus DP (опція), Ethernet (опція)
Кількість однофазних перетворювачів на фазу, шт. 3/5/6/9
Харчування власних потреб, V AC 3х380
Система охолодження залежно від потужності повітряна примусова або рідинна
Орган керування і моніторингу параметрів сенсорний екран 10″ (Touch Screen)
Ступінь захисної оболонки і температура експлуатації IP31; -5 … + 45ºС
Висота над рівнем моря макс. не більше 1000 м **
Обслуговування в залежності від потужності одностороннє або двостороннє
Вологість навколишнього середовища 90% без точки роси

* До -20% – зі збереженням працездатності ВПЛ, при навантаженні не більше 80%.
** На висотах над рівнем моря понад 1000 м, ВПЛ може працювати зі зниженою номінальною потужністю.

ТОВ «Далгакиран компресор Україна» є офіційним дистриб’ютором і сервісним партнером компанії Hiconics в Україні, та гарантує відповідність продукції заявленим характеристикам виробника. Крім цього, забезпечує весь комплекс послуг з підбору, монтажу та запуску частотних перетворювачів на підприємствах будь-якого типу і сфери діяльності. Інженери та фахівці «Далгакиран компресор Україна» розробляють всю необхідну документацію і організовують роботу з оснащення або переобладнання виробничих потужностей підприємства за сучасними стандартами енергозбереження і продуктивності.

Наші переваги:​

  • реалізація проекту «під ключ» – аудит, поставка, монтаж і запуск ЧРП (ВЧП), навчання персоналу;
  • широкий вибір частотних перетворювачів Hiconics з можливістю специфікації під вимоги клієнта;
  • професійне технічне обслуговування в режимі 24/7/365 у власних сервісних центрах;
  • низькі ціни на обладнання завдяки прямим поставкам безпосередньо з заводу виробника.

Компанія «Далгакиран компресор Україна» пропонує оригінальні установки Hiconics з комплексом додаткових послуг і вигідними умовами співпраці.

Види та застосування перетворювачів частоти

Частотні перетворювачі, як і компресорне та генераторне обладнання, бувають різних типів і відрізняються за своїм призначенням. Функції перетворювачів:

  1. Регулювання швидкості обертання двигунів.
  2. Збільшення енергоефективності.
  3. Забезпечення точного контролю тиску, температури або потужності.
  4. Зменшення зносу та підвищення тривалості служби обладнання.
  5. Підвищення безпеки електродвигунів.
  6. Зниження витрат енергії та вартості експлуатації.

Перетворювачі можуть мати водяне чи повітряне охолодження, векторне управління. Перед тим як купити частотний перетворювач, потрібно переконатися, шо він відповідає вашим очікуванням і має необхідні характеристики.

Як підібрати перетворювач частоти

Купуючи частотний перетворювач, звертайте увагу на те, з якою потужністю він працює та який тип змінного струму використовує. Не завадить також підібрати модель із захистом від перевантаження та іншими додатковими функціями. Перед тим як купувати перетворювач частоти, краще порадьтеся зі співробітниками «Далгакиран компресор Україна». Вони підкажуть вам варіант, який буде найбільш актуальним для вашого підприємства.
