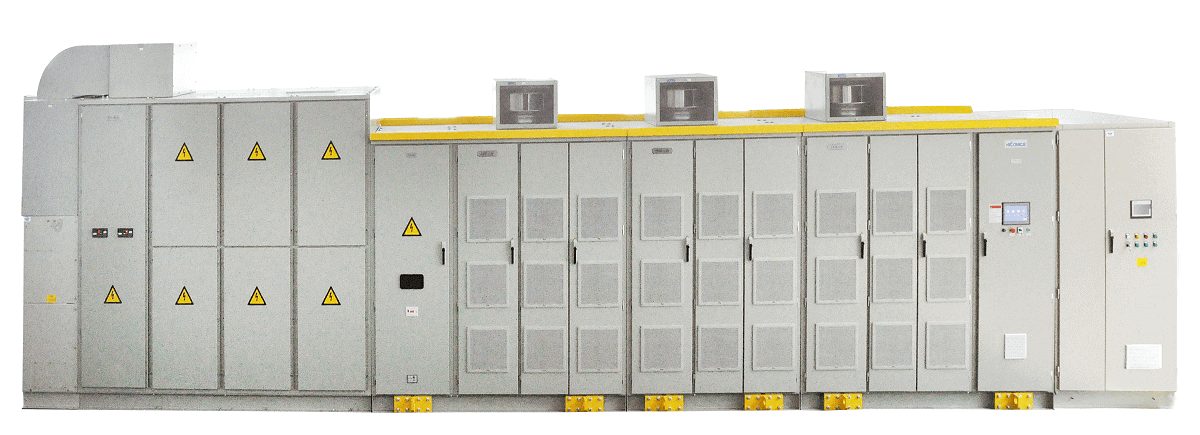

Частотні перетворювачі HICONICS серії HIVERT-Y/T з водяним охолодженням

Опис

Частотно-регульований привід серії HIVERT-Y/T з водяним охолодженням активно використовується в різних галузях промисловості і відрізняється від інших ЧРП (ВЧП) ефективною системою охолодження, що забезпечує його роботу в умовах підвищеної температури робочого середовища.

Компоненти високовольтних частотних перетворювачів HIVERT-Y/T з водяним охолодженням

Система охолодження установок серії HIVERT-Y/T складається з таких компонентів:

1. компресор;
2. конденсатор;
3. розширювальний клапан;
4. пластинчастий теплообмінник;
5. вентилятор охолодження;
6. водяний бак;
7. водяний насос;
8. полотно циркуляційного насоса.

Система циркуляції води складається з двох частин: системи внутрішньої циркуляції і системи зовнішньої циркуляції води. Циркуляція води між пластинчастим теплообмінником і силовим елементом в шафі водяного охолодження називається внутрішньою системою циркуляції води, або первинною циркуляцією. За рахунок постійного тиску і швидкості потоку холодна вода через теплообмінник поступає в силові комірки ВЧП для відводу тепла.

Система водяного охолодження відіграє ключову роль в роботі установки серії HIVERT-Y/T, але її складають не тільки вищенаведені компоненти, але і інші елементи частотного перетворювача.

Шафа трансформатора

Шафа трансформатора складається з двох частин: бака трансформатора і кондиціонера з водяним охолодженням. Для охолодження використовується фазовий зсув кондиціонера з водяним охолодженням і примусове повітряне охолодження для видалення тепла від трансформатора через повітряний канал в трубу теплообмінника. В той же час охолоджена вода в трубі теплообмінника поглинає тепло, після чого видаляється через вихідний отвір. Температура води в теплообміннику підтримується на рівні нижче 33 °C.

Особливості трансформатора

Трубопровід забезпечений контрольно-вимірювальними приладами, які стежать за температурою води і параметрами її подачі в систему охолодження. У верхній частині теплообмінника знаходиться повітряний клапан, а в нижній частині – дренажний клапан, через який поступово зливається циркулююча вода для регулювання температури.

Датчики температури, встановлені на вхідному положенні вентилятора і на виході теплообмінника, відповідно контролюють робоче середовище трансформатора в режимі реального часу. У первинних і бокових обмотках трансформатора встановлено датчик температури PT100, який контролює температуру обмоточного каналу трансформатора.

Циркуляційний блок водяного охолодження​

Холодна вода через циркуляційний насос подається в теплообмінник і поглинає тепло, після чого до вхідного отвору основного циркуляційного насоса, утворюючи замкнуту систему охолодження. Модуль управління системою автоматично регулює швидкість теплообміну відповідно до встановленого значення температури охолоджуючої води, таким чином, контролюючи її температуру з точністю до градуса.

Установки серії HIVERT-Y/T розраховані на роботу в середовищі з високою напругою, тому що охолоджуюча вода повинна мати високий питомий опір. Для цього в контурі охолодження проводиться деіонізування води, що протікає крізь теплообмінник, шляхом осадження іонів від обладнання і трубопроводів. Щоб підтримувати постійний тиск в трубопроводі і нівелювати вплив зміни обсягу в результаті перепаду температури охолоджуючої води, в системі встановлений буферний резервуар і пристрій для заповнення водою.

Особливості циркуляційного блоку водяного охолодження​

Всі частини охолоджуючого контуру виготовлені з нержавіючої сталі з високими антикорозійними властивостями. Циркуляційний блок оснащений системою моніторингу і сигналізації про витік води, датчиком контролю конденсату і температури води.

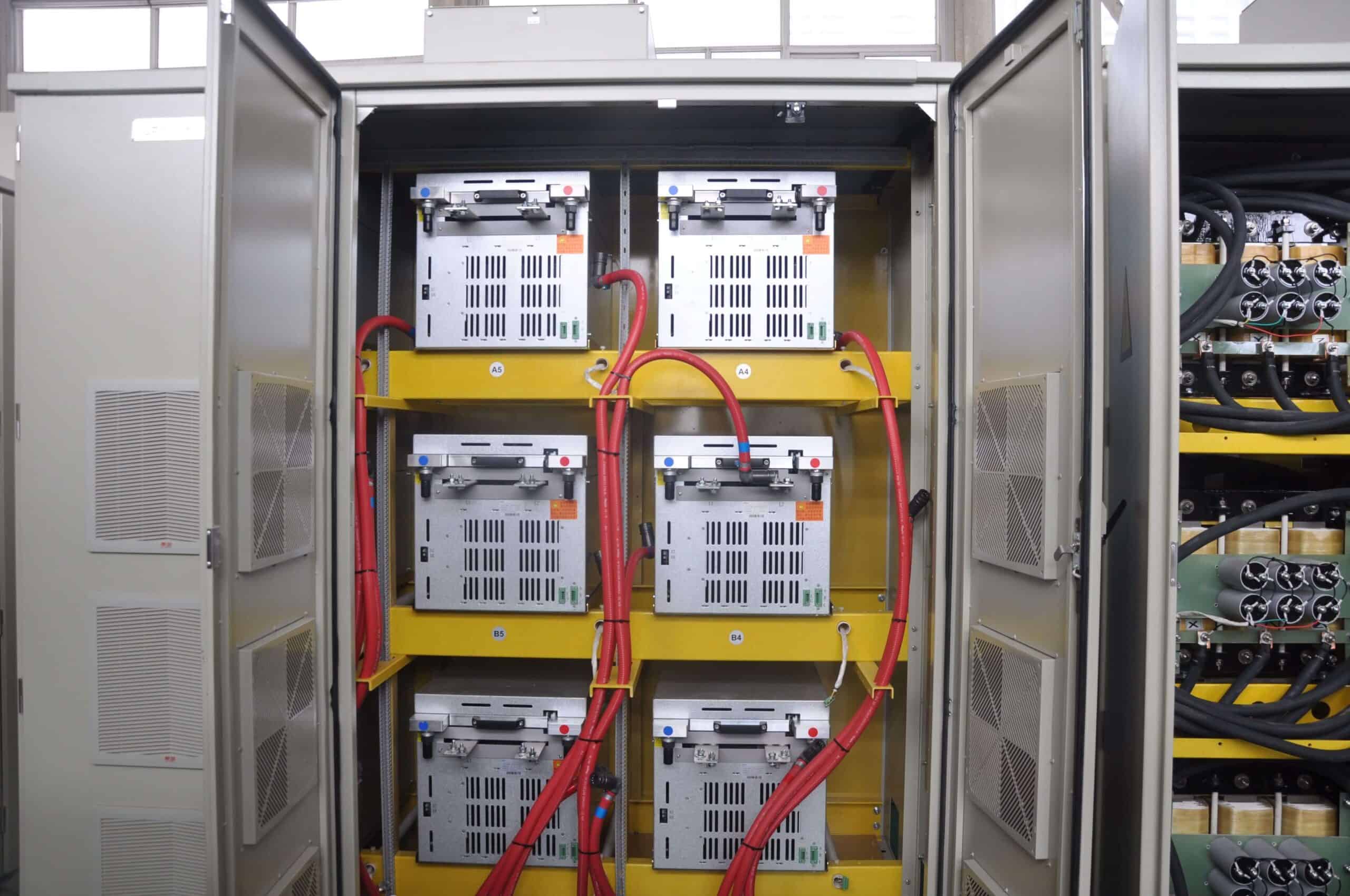

Силові елементи

Розсіювання тепла силових елементів здійснюється переважно за рахунок водяного охолодження і частково за рахунок повітряного охолодження. Основна труба шафи силової комірки виготовлена з нержавіючої сталі, а для з’єднання силової комірки і головної труби використовується гумовий шланг.

Сфери використання установок з водяним охолодженням серії​ HIVERT-Y/T

Частотно-регульований привід серії HIVERT-Y/T з водяним охолодженням використовується в галузях промисловості з високою температурою робочого середовища, де потрібне постійне та ефективне охолодження обладнання. Вони застосовуються в металургії, вугільній промисловості, енергетиці та легкії промисловості переважно для створення систем вентиляції.
