Опис

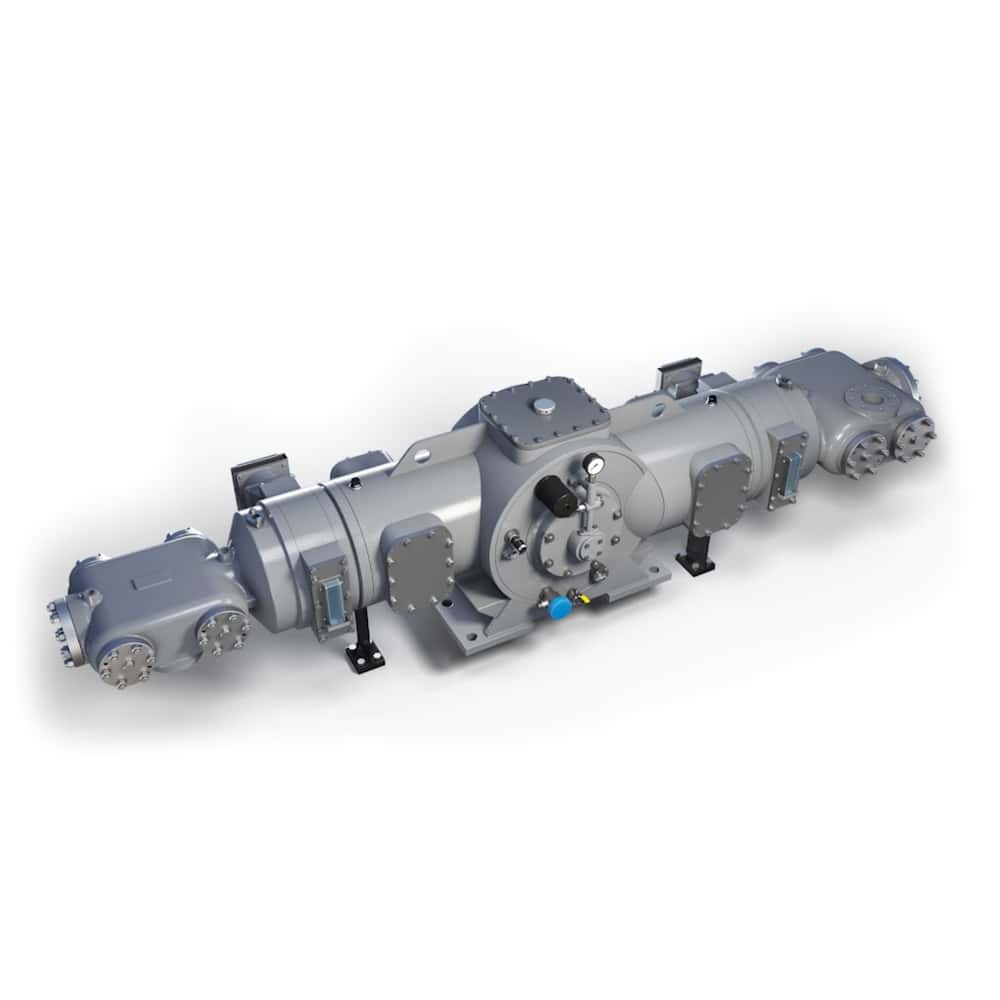

Поршневі компресори, що розробляються та виробляються ТОВ «Далгакиран компресор Україна», призначені для забезпечення технологічних процесів при роботі газоперекачувальних агрегатів, стиснення попутного нафтового газу при закачуванні його в магістральний трубопровід, використання в якості дотискаючих (бустерних) компресорів для попереднього стиснення природного та інших станцій під час роботи від газових мереж з низьким вхідним тиском.
Компресори – опозитні, горизонтальні, крейцкопфні, виготовляються на дво- та чотирирядних базах, з дозволеним поршневим зусиллям 2,5 т і 6 т. “вибухонебезпечних та токсичних газах» у кліматичному виконанні «У» категорії 3.1 за ДСТУ 15150-69.
В зависимости от назначения, входных и выходных параметров газа, количество ступеней сжатия может быть от одной до четырех. Предлагаемый ряд компрессоров обеспечивает сжатие газа от входного избыточного давления 0,02-5,5 МПа (0,2-55 кгс/см2) до конечного давления 1,3 – 24,5 МПа (13-250 кгс/см2) при производительности, приведенной к нормальным условиям, от 250 до 3100 нм3/час. Установленная мощность электродвигателей – от 37 до 500 кВт.
Технічні характеристики
| Найменування параметрів | 2ГМ6- 5,5/ 3,6-251 | 2ГМ2,5-1,9/ 4-251 | 4ГМ2,5-3,0/ 3,5-251 | 4ГМ2,5- 2,3/ 5-251 | 4ГМ2,5-1,6/ 10-251 | 4ГМ2,5-0,9/ 41-251 | 4ГМ2,5-0,6/ 56-251 |
| Тиск на вході над., МПа (кгс/см2) | 0,1…0,26 (1-2,6) | 0,2-0,3 (2-3) | 0,2-0,3 (2-3) | 0,3-0,5 (3-5) | 0,5-1,1 (5-11) | 3,2-4,0 (32-40) | 4,0-5,5 (40-55) |
| Температура газа на вході, 0С | -5..+30 | ||||||
| Тиск на виході над., МПа (кгс/см2) | 24,5 (250) | ||||||
| Продуктивність, наведена до умов всмоктування, м3/хв | 5,5 | 1,9 | 3,0 | 2,3 | 1,6 | 0,9 | 0,6 |
| Частота обертів, 1/с (об/хв) | 16,5 (990) | ||||||
| Маса компресора, не більше, кг | 2300 | 1800 | 2230 | ||||
| Габаритні розміри компресора, не більше, мм: довжина (вздовж осі валу)*ширина*висота |
850*2920*900 | 1050*2750*700 | 1780*2405*700 | ||||
| Кількість рядів, шт. | 2 | 2 | 4 | ||||
| Кількість ступенів, шт. | 4 | 4 | 4 | 4 | 4 | 3 | 2 |
| Діаметр штоків, мм | 40 | 32 | |||||
| Хід поршня, мм | 115 | 100 | |||||
| Температура газу на вході, 0С | -5-+30 | ||||||
| Охолодження циліндрів та сальників | рідинне (антифриз) | ||||||
| Охолодження газу, що стискається, по сходах | повітряне (АВО) | ||||||
| Масло, що застосовується: -мастило штоків і циліндрів -мастило механізму руху | М10В2 или М10Г2К ГОСТ 8501-78 или Shell Corena Oil P100 | ||||||
| Тиск олії в системі циркуляційного мастила, МПа (кгс/см2) | 0,1-0,35 (1,0-3,5) | ||||||
| Кількість олії в системі мастила, не більше, л | 20 | 30 | 60 | ||||
| Кількість олії в лубрикаторі, л | 8 | ||||||
