Опис

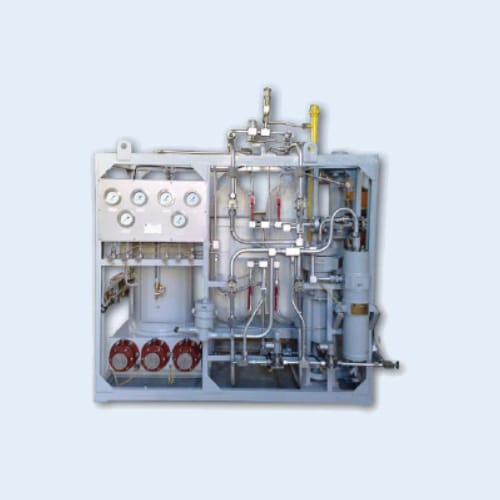

Установка для осушення газу високого тиску адсорбційного типу з регенерацією вологонасиченого адсорбенту призначена для глибокого (до залишкового вмісту вологи 0,009 г/м3) осушування компримованого до високого (~250 кгс/см2) тиску природного газу. Регенерація адсорбенту проводиться осушеним та підігрітим газом нагнітання при вхідному тиску. Відбір газу на регенерацію вбирається у 5% від продуктивності станції. Установка осушення газу забезпечує роботу станції без утворення гідратоутворень за температури навколишнього повітря до мінус 30оС.
Місце встановлення осушення – після останнього ступеня компресора. Установка оснащена обвідною лінією подачі газу повз адсорбер, що керується вручну. Час напівциклу осушення – не більше 8 годин.
Управління осушенням – автоматичне.
В установці осушення на лініях стисненого газу та газу регенерації встановлені запобіжні клапани.
По согласованию с заказчиком установка может быть оснащена влагомером с выводом показанный на пульт управления в операторской.
Технічні характеристики
| Найменування параметрів | Значення |
| Максимальний тиск у адсорберах, МПа (кгс/см2) | 24,5 (250) |
| Об’єм одного адсорбера, м3 | 0,1 |
| Максимальна температура олії в електрообігрівачі, °С | 160 |
| Максимальна температура газу регенерації, °С | 120 |
| Вміст вологи після осушення, не більше , г/нм3 | 0,009 |
| Об’єм масла, що заправляється в електропідігрівач, л | 240 |
| Сумарна встановлена потужність, не більше, кВт | 10 |
| Пропускна здатність, не більше, нм3/ч | 1600 |
| Витрата газу, що відбирається на регенерацію, не більше, % | 5 |
| Маса блоку осушки, не більше, кг | 3320 |
| Габаритні розміри: довжина, ширина, висота, мм | 2100х1060х2450 |
