Шестерінчасті насоси

Опис

Шестерінчасті насоси, що відносяться до насосів об’ємного типу, і відмінно зарекомендували себе в роботі з рідкими середовищами різної в’язкості, набули широкого поширення в самих різних галузях промисловості, основні з яких:

• нафтопереробна промисловість: перекачування нафтопродуктів, що не містять механічні включення і не викликають корозію, – парафін, нафта, мазут, масла, дизпаливо та ін.;
• машинобудівна промисловість: функціонування в складі основного робочого обладнання (пуск здійснюється одним з вузлів обладнання, в яке інтегрований шестерінчастий насос);
• будівельна промисловість: перекачування бітуму, рідких крейдяних розчинів, мастики та ін.;
• віскозна промисловість: інтеграція шестерінчастих агрегатів в основне обладнання; перекачування ацетату целюлози, віскозного розчину; виробництво хімічного волокна та ін.;
• харчова промисловість;
• лакофарбова промисловість;
• хімічна промисловість;
• фармацевтична промисловість;
• медицина;
• судобудування.

Конструкція шестерінчастих насосів

Згідно конструкції своєї робочої камери і її виду з’єднання з вхідним і вихідним отворами, шестерінчасте насосне обладнання класифікується як об’ємне.

Конструкція шестерінчастого насоса гранично проста, завдяки чому його обслуговування не вимагає великих фінансових витрат і людських ресурсів: агрегат складається з пари шестерень (роторів) – ведучої і веденої, розміщених в робочому корпусі з мінімальними зазорами, зачеплених одна за іншу. У процесі обертання шестерень рідке середовище опиняється між їх зубцями, що призводить до її ізоляції від всмоктуючої і напірної магістралей. Далі, під дією виникаючого тиску, рідина витісняється зубцями в саму напірну ємність. Даний процес – циклічний, він триває постійно під час обертання шестерень.

Шестерінчасті насосні агрегати поділяють на два типи, – в залежності від конструктивних моментів, що стосуються зубчастих коліс, насоси бувають з внутрішнім і зовнішнім зачепленням. Робочим органом шестерінчастих насосів із зовнішнім зачепленням є шестерні циліндричної форми, оснащені шевронними, прямими або косими зубчиками. Слід зауважити, що зубчики шевронні призначені для зниження шумового рівня під час експлуатації насоса, а також для мінімізації негативних чинників, що безпосередньо впливають на продуктивність агрегату. Шестерінчасте насосне обладнання з внутрішнім зачепленням оснащено подвійною системою шестерень, одна з яких – зовнішня (з внутрішнім зубчастим вінцем), а друга – внутрішня (із зовнішнім зубчастим вінцем). Обидві шестерні ексцентрично розташовані в робочому корпусі агрегату і зачеплені одна з одною. Приводною, як правило, є внутрішня шестерня. Процес перекачування рідини в насосі з внутрішнім зачепленням практично не відрізняється від процесу в насосі з зовнішнім зачепленням.

Якщо перед вами стоїть завдання вибрати і купити шестерінчастий насос, слід взяти до уваги, що агрегати, що мають внутрішнє зачеплення, мають меншу вагу і менші габарити в порівнянні з агрегатами з зовнішнім зачепленням, але істотно програють їм у виробничому процесі. Крім сказаного вище, експлуатація насосів з внутрішнім зачепленням обмежується показником тиску до 14 МПа.

Переваги шестерінчатих насосів перед насосами інших видів

Шестерінчасте насосне обладнання незмінно користується високим споживчим попитом на світовому ринку за рахунок цілого ряду переваг перед агрегатами інших типів. Найбільш важливими з них є наступні:

• високий ККД (до 90%);
• надійність, довговічність, економічність;
• відносна компактність;
• простота конструкції агрегату;
• відносно низька вартість виготовлення насоса;
• відсутність робочих вузлів і деталей, схильних до шкідливого впливу відцентрової сили;
• можливість зміни напрямку перекачуваного рідкого середовища (оборотність);
• можливість створення високого тиску;
• можливість перекачування рідких середовищ з різними температурними показниками і різного ступеня в’язкості;
• відсутність необхідності змащування рухомих частин насоса;
• відсутність жорстких вимог до чистоти рідини (допустимі включення до 100 мкм);
• можливість підвищення ефективності і продуктивності агрегату при перекачуванні рідких середовищ з високим показником в’язкості за рахунок збільшення числа ступенів або більшого числа шестерень, розташованих навколо ведучої шестерні.

Поряд зі значним списком переваг, шестерінчасті насоси мають і ряд обмежень, які не можна ігнорувати при правильному виборі агрегату:

• нерівномірна подача рідкого середовища, внаслідок чого – наявність пульсації на виході з насоса;
• підвищений шумовий рівень і показники вібрації в процесі експлуатації шестерінчастого насоса;
• постійно спрямоване, підвищене навантаження на опори робочих шестерень, що впливає на зносостійкість агрегату;
• висока чутливість до збільшення зазорів між шестернями і корпусом;
• значне зниження об’ємного ККД при підвищенні температури робочої рідини.

Шестерінчасті насоси від “Далгакиран компресор Україна”

ТОВ “Далгакиран компресор Україна” є офіційним дилером всесвітньо відомого виробника насосів Gorman Rupp (США) і ексклюзивно представляє на українському ринку шестерінчасті насоси GR серії G.

Основні моделі пропонованих шестерінчастих насосів

Модель	Макс. прод-ть	Макс. тиск	Макс. в’язкість	Фото
Gorman Rupp серії GHS	136 м³/год	21 бар	431 000 сСт
Gorman Rupp серії GHC	24 м³/год	28 бар	54 000 сСт
Gorman Rupp серії GHA	74 м³/год		54 000 сСт

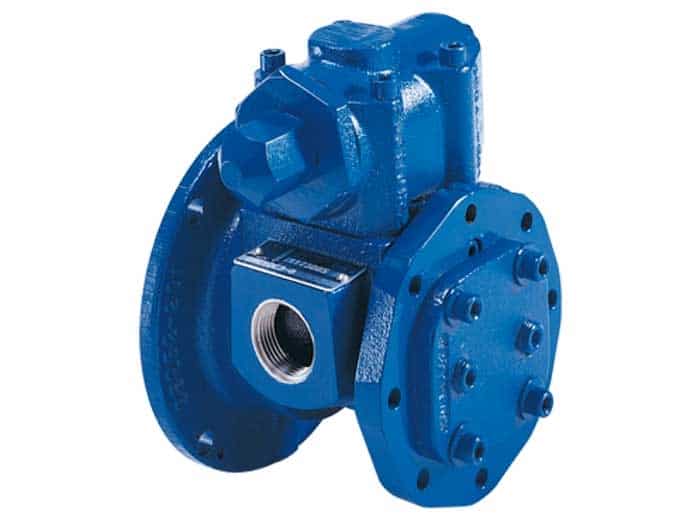

Gorman Rupp серії GMC	8.6 м³/год		54 000 сСт
Gorman Rupp серії GMS	135 м³/год	9 бар	54 000 сСт
