Опис

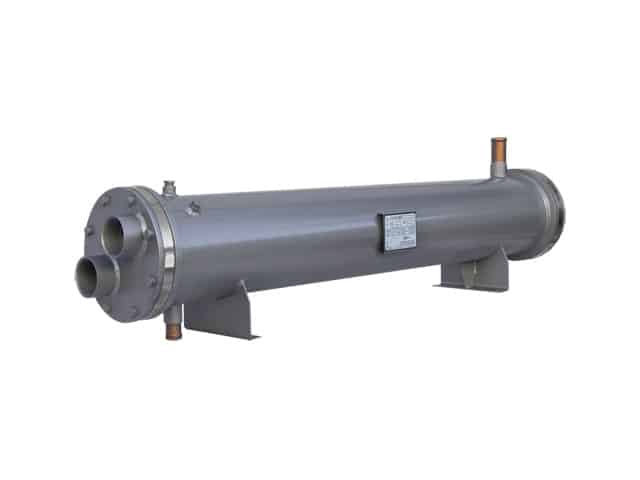

Кожухотрубні конденсатори водяного охолодження використовуються для конденсації холодоагенту в холодильних установках за допомогою оборотної води.
Кожухотрубні конденсатори DALGAKIRAN серії ESK включають в себе 32 типу апарату потужністю від 10,4 кВт до 700 кВт. Відповідні холодоагенти – всі гідрохлорфторвуглецеві (ГХФВ) і всі гідрофторвуглецеві (ДФУ).
Конденсатори типу ESK високої продуктивності не представлені в каталозі, для отримання інформації зв’яжіться з нашими фахівцями.
У виготовленні конденсаторів DALGAKIRAN ЕSK використані матеріали високої якості, які відповідають усім вимогам Європейських директив Обладнання, що працює під тиском.
Допоміжні патрубки, патрубки зливу води і випуску повітря виготовляють на всіх конденсаторах. Випробувано під тиском 10 бар по воді 30 бар по холодоагенту.
| Технічні характеристики | ||||||||||||
| ESK- 10 |
ESK- 15 |
ESK- 22 |
ESK- 28 |
ESK- 32 |
ESK- 40 |
ESK- 45 |
ESK- 52 |
ESK- 58 |
ESK- 65 |
ESK- 71 |
||
| Сумарна продуктивність | кВт | 10,4 | 15,6 | 22,1 | 28,6 | 32,5 | 39,0 | 45,5 | 52,0 | 58,5 | 65,0 | 71,5 |
| Витрати води | м3/год | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 | 7,9 | 8,1 | 8,6 | 8,9 | 9,8 | 11,5 |
| Втрата тиску | кПа | 0,54 | 0,53 | 0,55 | 0,55 | 0,56 | 0,40 | 0,41 | 0,40 | 0,32 | 0,39 | 0,40 |
| Об’єм газу | дм3 | 8,2 | 7,7 | 7,1 | 6,5 | 6,0 | 5,7 | 8,1 | 7,7 | 7,4 | 12,0 | 11,3 |
| Об’єм води | дм3 | 1,9 | 2,2 | 2,6 | 2,9 | 3,3 | 3,5 | 4,0 | 4,2 | 4,5 | 5,4 | 5,9 |
| Маса | кг | 48 | 50 | 51 | 52 | 53 | 48 | 55 | 56 | 58 | 69 | 70 |
| Габаритні розміри | ||||||||||||
| Тип | ESK- 10 |
ESK- 15 |
ESK- 22 |
ESK- 28 |
ESK- 32 |
ESK- 40 |
ESK- 45 |
ESK- 52 |
ESK- 58 |
ESK- 65 |
ESK- 71 |
|
| A | 870 | 870 | 870 | 870 | 870 | 870 | 1120 | 1120 | 1120 | 1120 | 1120 | |
| B | 750 | 750 | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| C | 185 | 185 | 185 | 185 | 185 | 185 | 170 | 170 | 170 | 190 | 190 | |
| D | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 168 | 168 | |
| E | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 140 | 140 | |
| F | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| H | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 40 | 40 | |
| K | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| L | 400 | 400 | 400 | 400 | 400 | 400 | 600 | 600 | 600 | 600 | 600 | |
| Вода | d1 | 3/4″ | 1″ | 1″ | 1 1/4″ | 1 1/4″ | 2×1″ | 2×1″ | 2×1″ | 2×1″ | 2×1″ | 2×1 1/4″ |
| d2 | 3/4″ | 1″ | 1″ | 1 1/4″ | 1 1/4″ | 1 1/2″ | 1 1/2″ | 1 1/2″ | 1 1/2″ | 1 1/2″ | 2″ | |
| Газ | d3 | 16 | 22 | 22 | 22 | 22 | 28 | 28 | 28 | 28 | 28 | 35 |
| d4 | 16 | 16 | 16 | 16 | 19 | 19 | 19 | 22 | 22 | 22 | 22 | |
| d5 | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | |
- Температура конденсації: 42oC
- Ступінь забруднення: 0,000043 м2 K/W
- Температура входу води: 30oC
- Температура перегріву: 3oC
- Хладагент: R22
| Технічні характеристики | |||||||||||
| ESK- 78 |
ESK- 85 |
ESK- 90 |
ESK- 97 |
ESK- 104 |
ESK- 118 |
ESK- 130 |
ESK- 153 |
ESK- 166 |
ESK- 185 |
||
| Сумарна продуктивність | кВт | 78,0 | 84,5 | 91,0 | 97,5 | 104,0 | 118,4 | 130,0 | 153,6 | 166,4 | 185,6 |
| Витрати води | м3/год | 13,5 | 14,5 | 15,5 | 16,7 | 17,9 | 19,0 | 20,0 | 22,5 | 25,0 | 25,6 |
| Втрата тиску | кПа | 0,41 | 0,40 | 0,41 | 0,43 | 0,43 | 0,56 | 0,51 | 0,57 | 0,58 | 0,83 |
| Об’єм газу | дм3 | 17,7 | 16,9 | 16,6 | 16,2 | 15,4 | 27,0 | 25,2 | 23,5 | 34,2 | 49,0 |
| Об’єм води | дм3 | 7,0 | 7,4 | 7,7 | 7,9 | 8,4 | 9,3 | 0,4 | 11,5 | 12,8 | 14,2 |
| Маса | кг | 95 | 97 | 98 | 99 | 100 | 120 | 124 | 129 | 126 | 146 |
| Габаритні розмери | |||||||||||
| Тип | ESK- 78 |
ESK- 85 |
ESK- 90 |
ESK- 97 |
ESK- 104 |
ESK- 118 |
ESK- 130 |
ESK- 153 |
ESK- 166 |
ESK- 185 |
|
| A | 1140 | 1140 | 1140 | 1140 | 1140 | 1640 | 1640 | 1640 | 1640 | 2140 | |
| B | 1000 | 1000 | 1000 | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | 2000 | |
| C | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | |
| D | 194 | 194 | 194 | 194 | 194 | 194 | 194 | 194 | 220 | 220 | |
| E | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 180 | 180 | |
| F | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| H | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| K | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| L | 600 | 600 | 600 | 600 | 600 | 1000 | 1000 | 1000 | 1000 | 1300 | |
| Вода | d1 | 2×1/4″ | 2×1/4″ | 2×1/4″ | 2×1/4″ | 2×1/2″ | 2×1/2″ | 2×1/2″ | 2×1/2″ | 2×2″ | 2×2″ |
| d2 | 2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | 2 1/2″ | |
| Газ | d3 | 35 | 35 | 35 | 35 | 35 | 35 | 42 | 42 | 42 | 54 |
| d4 | 22 | 22 | 22 | 28 | 28 | 28 | 28 | 35 | 35 | 35 | |
| d5 | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | |
- Температура конденсації: 42oC
- Ступінь забруднення: 0,000043 м2 K/W
- Температура входу води: 30oC
- Температура перегріву: 3oC
- Хладагент: R22
| Технічні характеристики | ||||||||||||
| ESK- 204 |
ESK- 217 |
ESK- 262 |
ESK- 290 |
ESK- 320 |
ESK- 365 |
ESK- 403 |
ESK- 465 |
ESK- 515 |
ESK- 585 |
ESK- 700 |
||
| Сумарна продуктивність | кВт | 204,8 | 217,6 | 262,4 | 289,8 | 321,3 | 365,4 | 403,2 | 466,2 | 516,6 | 585,9 | 699,3 |
| Витрати води | м3/год | 26,7 | 29,9 | 37,6 | 39,5 | 42,7 | 49,1 | 57,8 | 66,8 | 80,8 | 91,6 | 100,3 |
| Втрата тиску | кПа | 0,83 | 0,84 | 0,55 | 0,83 | 0,84 | 0,83 | 0,54 | 0,55 | 0,83 | 0,84 | 0,93 |
| Об’єм газу | дм3 | 48,2 | 45,9 | 52,8 | 76,6 | 74,3 | 69,7 | 68,1 | 63,5 | 96,5 | 90,3 | 95,1 |
| Об’єм води | дм3 | 14,7 | 16,1 | 20,6 | 22, | 24,0 | 26,8 | 36,6 | 39,4 | 42,0 | 45,8 | 54,4 |
| Маса | кг | 148 | 151 | 185 | 212 | 218 | 228 | 265 | 275 | 329 | 343 | 390 |
| Габаритні розміри | ||||||||||||
| Тип | ESK- 204 |
ESK- 217 |
ESK- 262 |
ESK- 290 |
ESK- 320 |
ESK- 365 |
ESK- 403 |
ESK- 465 |
ESK- 515 |
ESK- 585 |
ESK- 700 |
|
| A | 2140 | 2140 | 1650 | 2150 | 2150 | 2150 | 1685 | 1685 | 2185 | 2185 | 2435 | |
| B | 2000 | 2000 | 1500 | 2000 | 2000 | 2000 | 1500 | 1500 | 2000 | 2000 | 2250 | |
| C | 220 | 220 | 273 | 273 | 273 | 273 | 360 | 360 | 400 | 400 | 400 | |
| D | 220 | 220 | 273 | 273 | 273 | 273 | 324 | 324 | 324 | 324 | 324 | |
| E | 180 | 180 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 270 | 270 | |
| F | 80 | 80 | 100 | 100 | 100 | 100 | 120 | 120 | 120 | 120 | 120 | |
| H | 50 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| K | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| L | 1300 | 1300 | 1000 | 1300 | 1300 | 1300 | 1000 | 1000 | 1300 | 1300 | 1500 | |
| Вода | d1 | 2×2″ | 2×2″ | 2×2 1/2″ | 2×2 1/2″ | 2×2 1/2″ | 2×2 1/2″ | DN100 | DN100 | DN125 | DN125 | DN125 |
| d2 | 2 1/2″ | 2 1/2″ | 3″ | 3″ | 3″ | 3″ | DN100 | DN100 | DN125 | DN125 | DN125 | |
| Газ | d3 | 54 | 54 | 54 | 66 | 89 | 89 | 89 | 89 | 89 | 89 | 89 |
| d4 | 35 | 35 | 42 | 42 | 42 | 42 | 54 | 54 | 66 | 66 | 66 | |
| d5 | 1/2″ | 1/2″ | 1″ | 1″ | 1″ | 1″ | 1″ | 1″ | 1″ | 1″ | 1″ | |
- Температура конденсації: 42oC
- Ступінь забруднення: 0,000043 м2 K/W
- Температура входу води: 30oC
- Температура перегріву: 3oC
- Хладагент: R22
Щоб зробити правильний вибір конденсатора, необхідно враховувати ступінь забруднення рідини:
- Звичайна міська вода f.f = 0.000043 м2 K / W
- Річкова вода f.f = 0.000086 м2 K / W
- Морська вода f.f = 0.000086 м2 K / W
При необхідності використання річкової або морської води необхідно проконсультуватися з фахівцем компанії DALGAKIRAN. Швидкість води, що проходить через конденсатор, повинна бути в межах 1,5 м/c і 2,2 м/с.
Для правильної експлуатації конденсатора дотримуйтесь наступних правил:
- Під час заповнення конденсатора водою повітря з нього повинно бути повністю випущене.
- При необхідності тривалого зберігання вода з конденсатора повинна бути злита.
- Конденсатор не може бути піддано зайвій вібрації.
- Не допускайте попадання води в газовий контур.
- Не перевищуйте рекомендовану величину швидкості потоку.
