Опис
Охолодження від 6 до 87 кВт – 1 Контурна.
Фреон R407C – R134A

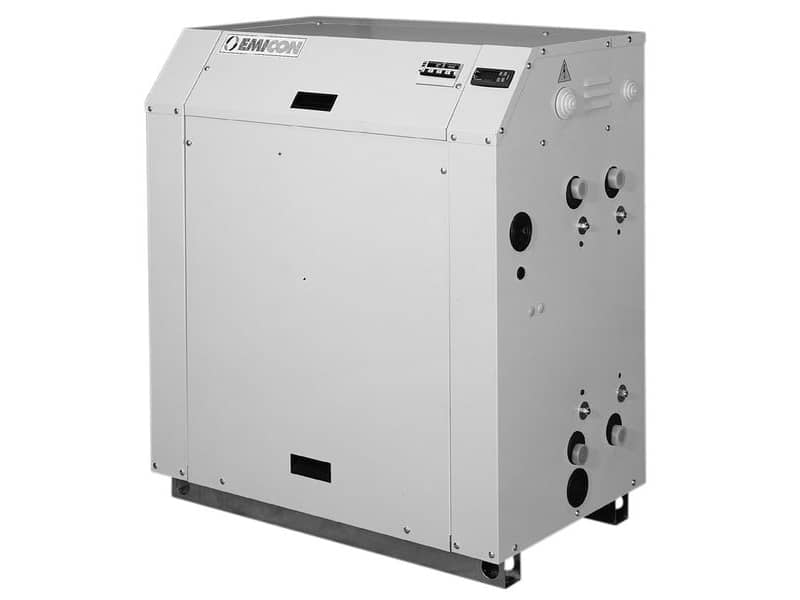

Чилери серії RWE з водяним охолодженням призначені для установки усередині приміщень і підходять для малих і середніх систем кондиціонування. Один холодильний контур.
Завдяки своїм компактним розмірам і безліччю доступних опцій, легко встановлюються в обмеженому просторі.
Зібрані та протестовані на заводі-виробнику. Для початку експлуатації потрібно тільки підключити до мережі і гідросистеми.
Можливі версії:
- RWE … K з фреоном R407C
- RWE … Ka з фреоном R134a
Параметри експлуатації (стандартна версія):
- Випарник (вихід): від 5 до 15° C
- КОНДЕНСАТОР (вихід): від 30 до 50° C з R407C
- від 30 до 55° C з R134a
| Технічні характеристики чилерів серії RWE | ||||||||||||||
| Модель | 61K | 111K | 171K | 201K | 221K | 251K | 301K | 381K | 461K | 501K | 571K | 751K | 901K | |
| Холодопродуктивність | ||||||||||||||
| Холодопродуктивність | кВт | 5,9 | 10,8 | 16,5 | 19,3 | 20,9 | 24,8 | 29,4 | 37,8 | 45,3 | 49,3 | 57,0 | 74,6 | 87,2 |
| Номінальна споживана потужність | кВт | 1,2 | 2,1 | 2,9 | 3,4 | 4,6 | 5,6 | 6,2 | 8,4 | 9,9 | 11,1 | 12,7 | 16,9 | 19,6 |
| EER | 4,92 | 5,14 | 5,69 | 5,68 | 4,54 | 4,43 | 4,74 | 4,50 | 4,57 | 4,44 | 4,49 | 4,41 | 4,45 | |
| Потужність нагріву | кВт | 7,1 | 12,8 | 19,3 | 22,7 | 25,5 | 30,4 | 35,7 | 46,3 | 55,1 | 60,4 | 69,7 | 91,4 | 106,9 |
| Спіральні компресори | ||||||||||||||
| Кількість | од. | 1 | 2 | |||||||||||
| Контур | од. | 1 | ||||||||||||
| Ступінчасте регулювання потужності | % | 0/100 | 0/50/100 | |||||||||||
| Номінальний струм споживання | A | 6,1 | 11,2 | 7,2 | 7,5 | 10,7 | 12,5 | 14,3 | 16,3 | 20,0 | 24,6 | 28,1 | 33,7 | 40,7 |
| Максимальний споживаний струм | A | 11,0 | 23,0 | 11,0 | 13,0 | 17,0 | 20,0 | 22,0 | 27,0 | 32,0 | 40,0 | 44,0 | 54,0 | 64,0 |
| Пусковий струм | A | 47,0 | 100,0 | 66,0 | 72,0 | 99,0 | 123,0 | 127,0 | 167,0 | 198,0 | 143,0 | 149,0 | 194,0 | 230,0 |
| Випарник | ||||||||||||||
| Тип | Пластинчастий випарник | |||||||||||||
| Кількість | од. | 1 | ||||||||||||
| Контур | од. | 1 | ||||||||||||
| Витрата води | м3/год | 1,0 | 1,8 | 2,8 | 3,3 | 3,6 | 4,3 | 5,1 | 6,5 | 7,8 | 8,5 | 9,8 | 12,8 | 15,0 |
| Витрата води | л/с | 0,3 | 0,5 | 0,8 | 0,9 | 1,0 | 1,2 | 1,4 | 1,8 | 2,2 | 2,4 | 2,7 | 3,6 | 4,2 |
| Втрати тиску | кПа | 24 | 69 | 46 | 61 | 59 | 61 | 55 | 64 | 41 | 21 | 20 | 25 | 27 |
| Конденсатор водяного охолодження | ||||||||||||||
| Тип | Пластинчастий випарник | |||||||||||||
| Кількість | од. | 1 | ||||||||||||
| Витрата води | м3/год | 1,2 | 2,2 | 3,4 | 3,9 | 4,4 | 5,3 | 6,2 | 8,0 | 9,6 | 10,5 | 12,1 | 15,9 | 18,5 |
| Витрата води | л/с | 0,3 | 0,6 | 0,9 | 1,1 | 1,2 | 1,5 | 1,7 | 2,2 | 2,7 | 2,9 | 3,4 | 4,4 | 5,1 |
| Втрати тиску | кПа | 26 | 31 | 37 | 44 | 46 | 52 | 53 | 58 | 84 | 22 | 25 | 23 | 24 |
| Насоси | ||||||||||||||
| Р1 – Допустимий тиск | кПа | 64 | 43 | 58 | 79 | 72 | 64 | 94 | 85 | 76 | 85 | 67 | 49 | 37 |
| Р1 – Споживана потужність двигуна | кВт | 0,18 | 0,55 | 0,75 | 1,1 | |||||||||
| Р1Н – Допустимий тиск | кПа | 84 | 70 | 90 | 111 | 104 | 98 | 138 | 128 | 120 | 142 | 123 | 112 | 100 |
| Р1Н – Споживана потужність двигуна | кВт | 0,18 | 0,75 | 1,1 | 1,5 | |||||||||
| Ємність гідромодуля | л | 80 | 110 | |||||||||||
| Рівень звукового тиску | ||||||||||||||
| Звуковий тиск на 1 м | дБ(А) | 58 | 59 | 58 | 60 | 61 | 62 | 63 | 64 | |||||
| Розміри | ||||||||||||||
| Довжина | мм | 800 | 1600 | |||||||||||
| Ширина | мм | 500 | 750 | |||||||||||
| Висота | мм | 960 | ||||||||||||
| Висота з опцією МУ | мм | 1430 | 1340 | |||||||||||
| Транспортувальна вага | кг | 119 | 126 | 142 | 145 | 189 | 199 | 204 | 231 | 247 | 339 | 345 | 406 | 434 |
| Вага з порожнім гідромодулем | кг | 169 | 176 | 192 | 195 | 239 | 249 | 254 | 281 | 297 | 499 | 505 | 566 | 594 |
| Кількість холодоагенту для контуру | кг | 2,4 | 2,5 | 2,8 | 2,9 | 4,5 | 4,7 | 5,6 | 6,4 | 8,1 | 5,8 | 7,0 | 8,0 | 19,6 |
| Параметри електроживлення | ||||||||||||||
| Параметри електроживлення | В/Ф/Гц | 230/1/50 + N + T | 400/3/ 50 + N + T | |||||||||||
ПРИМІТКИ:
– Номінальні умови: температура води випарника 7/12° C; температура конденсації 30/35° C
– Рівень звукового тиску на 1 м (ISO 3744).
Вага з урахуванням масла і фреону.
