Опис
Холодопродуктивність від 51,2 до 413,8 кВт.

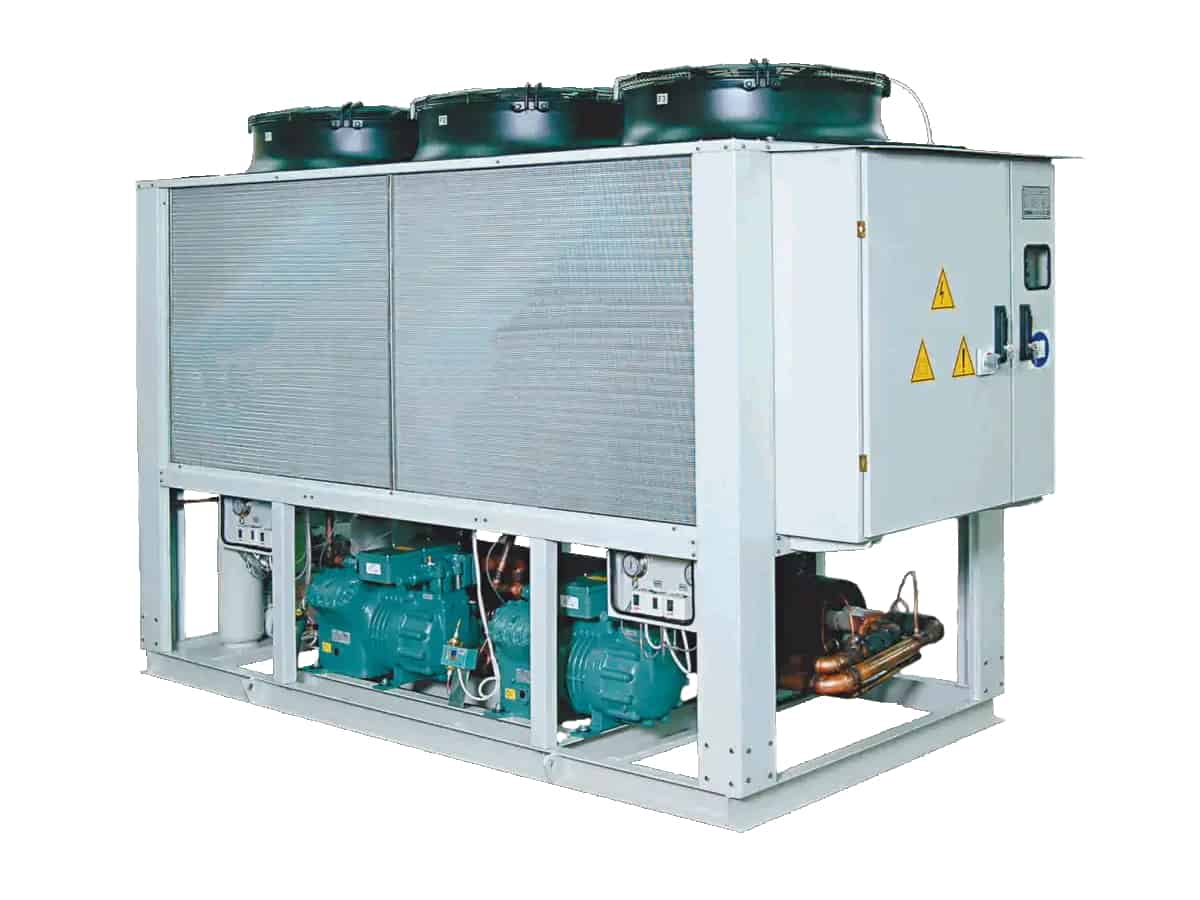

Водоохолоджувальні установки DALGAKIRAN серії EBHP поставляються на склад або місце монтажу в повністю зібраному і готовому до роботи вигляді. Діапазон продуктивності компактних водоохолоджувачів серії “EBHP” варіюється від 51,2 кВт до 413,8 кВт.
Компресор. Залежно від холодопродуктивності установки оснащуються одним або двома напівгерметичними поршневими компресорами. Зручне розташування компресорів дозволяє легко проводити сервісне обслуговування.
Конденсатор. Повітряний конденсатор виготовлений з мідних труб з алюмінієвими ребрами. Осьові вентилятори з прямим приводом забезпечують високу продуктивність і низький рівень шуму.
Випарник. Кожухотрубний випарник виготовлений зі спеціальних мідних трубок, вальцьованих в сталеві трубні решітки. Така конструкція дозволяє обслуговувати і промивати знімний блок труб.
Електрична панель управління. Електрична панель обладнана необхідною кількістю контакторів, запобіжників і вимикачів. Електрична панель підключена згідно стандарту EN 60204-1. Живлення 3ф/400В/50Гц.
Мікропроцесор. Для управління роботою установок використовується мікропроцесорна система управління. На цифровий панелі виводяться всі необхідні дані: температура вхідної та вихідної води, тиск холодоагенту у всмоктувальній і нагнітальній лініях, перегрів, робочий час компресора, всі помилки видаються системою, історія всіх збоїв. Крім того мікропроцесор автоматично регулює роботу кожного компресора, забезпечуючи ефективну роботу установки.
Компоненти холодильного контуру. Для автоматичної роботи установки застосовуються ТРВ, соленоїдний вентиль, фільтр осушувач, оглядове скло, зворотні клапани, реле тиску, реле протоки.
Характеристики:
Технічні характеристики пристроїв з повітряним охолодженням на базі поршневих компресорів
| Тип установки | EBHP-30.1 | EBHP-33.1 | EBHP-35.1 | EBHP-40.1 | EBHP-50.1 | EBHP-60.1 | |
| Номінальна холодопродуктивність,
кВт (1) |
R407С(2) | 65,1 | 73,9 | 86,2 | 97,7 | 118,3 | 148,4 |
| Кількість компресорів | 1 | 1 | 1 | 1 | 1 | 1 | |
| Потужність компресора, кВт (1) | 20,6 | 22,6 | 26,1 | 30,9 | 38,3 | 46,6 | |
| Регулювання продуктивності, кількість ступенів | 2 | 2 | 2 | 2 | 2 | 2 | |
| Кількість вентиляторів | 2 | 2 | 2 | 2 | 3 | 3 | |
| Повна споживана потужність, кВт | 24,2 | 26,2 | 29,7 | 34,5 | 43,7 | 52 | |
| Робоча вага, кг | 1050 | 1100 | 1150 | 1220 | 1330 | 1570 | |
| Тип установки | EBHP-70.1 | EBHP-35.2 | EBHP-40.2 | EBHP-50.2 | EBHP-60.2 | EBHP-70.2 | |
| Номінальна холодопродуктивність, кВт (1) | R407С(2) | 175,6 | 172,6 | 172,3 | 195,3 | 236,5 | 296,8 |
| Кількість компресорів | 1 | 2 | 2 | 2 | 2 | 2 | |
| Потужність компресора, кВт (1) | 58,1 | 52,2 | 61,8 | 76,6 | 93,2 | 116,2 | |
| Регулювання продуктивності, кількість ступенів | 2 | 4 | 4 | 4 | 4 | 4 | |
| Кількість вентиляторів | 3 | 3 | 4 | 6 | 6 | 6 | |
| Повна споживана потужність, кВт | 63,5 | 57,6 | 69 | 87,4 | 104 | 127 | |
| Робоча вага, кг | 1780 | 2020 | 2200 | 2390 | 2870 | 3130 | |
(1) Значення вказані при температурі води 12 ° С на вході/7 ° С на виході, температура навколишнього середовища 33 ° С
(2) Значення вказані на основі температури точки роси випарника і конденсатора
| Модель | EBHP- 30.1 |
EBHP- 33.1 |
EBHP- 35.1 |
EBHP- 40.1 |
EBHP- 50.1 |
EBHP- 60.1 |
EBHP- 70.1 |
EBHP- 35.2 |
EBHP- 40.2 |
EBHP- 50.2 |
EBHP- 60.2 |
EBHP- 70.2 |
| A | 2350 | 2350 | 2350 | 2350 | 2950 | 2950 | 3350 | 3350 | 2350 | 3350 | 3350 | 3350 |
| B | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 2300 | 2300 | 2300 | 2300 |
| С | 2000 | 2000 | 2000 | 2100 | 2100 | 2300 | 2300 | 2250 | 2050 | 2050 | 2150 | 2250 |
| D | 250 | 250 | 250 | 300 | 300 | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
| d | 2″ | 2 1/2″ | 3″ | 3″ | 3″ | DN100 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 |
