Як вибрати частотний перетворювач для свого підприємства

При роботі багатьох сучасних електронних асинхронних двигунів виникає потреба змінювати не лише швидкість обертання валу, але й крутний момент. Для того щоб задовольнити цю потребу, використовуються спеціальні прилади, які називаються частотними перетворювачами. Найпоширеніша сфера їх застосування — системи автоматичного керування, зокрема комерційні та промислові системи: компресорні установки, вентилятори, конвеєри, а також схожа техніка.

Частотник працює за наступним алгоритмом: подається змінена частота і напруга на двигун, завдяки чому й виникає можливість контролю крутного моменту, швидкості. Все залежить від того, які вимоги продиктовані виробничим процесом.

Щоб перетворювач працював правильно, слід враховувати багато факторів, серед яких:

1. Потужність двигуна.
2. Тип силового агрегату.
3. Номінальна частота та напруга.

Зрештою, сам частотний перетворювач треба налаштувати правильно, згідно з інструкцією виробника.

Оцінка потреб підприємства

Вибір тієї чи іншої техніки на 100% зумовлений потребами підприємства. Аналогічна ситуація складається з частотними перетворювачами, тому варто визначити, які задачі буде виконувати вказана техніка, з якою інтенсивністю та ефективністю.

В цілому, завдяки частотникам можна знизити витрати на електроенергію та технічне обслуговування двигунів. Також підвищується ефективність використання силової установки.

Наприклад, техніка для підняття вантажів, крани обладнані частотними перетворювачами, адже треба завжди змінювати швидкість обертання електродвигунів, напрям руху валу (підняття чи опускання вантажу). Не варто забувати про те, що початок і кінець руху установки має бути плавним, без ривків. Тому для конкретного типу крана, підйомного механізму слід точно розрахувати тип частотного перетворювача, який буде працювати в парі з електродвигуном.

Щоб регулювати в автоматичному режимі силу нагнітання або витягування повітря за допомогою вентиляторів, також треба встановлювати частотники. За потреби збільшити тягу швидкість обертання двигуна росте завдяки регулюванню саме через частотний перетворювач.

Перед монтажем конвеєрів та транспортерних стрічок проводиться розрахунок швидкості переміщення вантажів. Задача стає максимально простою при використанні вищезгаданого обладнання. Така ж сама ситуація складається з прорахунками режимів роботи насосних установок, верстатів на виробництві тощо.

Тип електродвигуна та сумісність

Сьогодні керування частотним перетворювачем можливе майже на будь-яких двигунах. Проте в кожному з випадків вибирають окремий тип частотника:

1. Індукційні чи асинхронні двигуни, на яких ротор має короткозамкнену обмотку.
2. Асинхронні двигуни із зовнішнім ротором.
3. Синхронні двигуни.

Найчастіше зустрічається тандем частотного перетворювача з асинхронним однофазним двигуном, обладнаним короткозамкненим ротором на 220 В. Щоб керувати таким силовим агрегатом, встановлюють частотники потужністю від 0,75 до 3,7 кВт.

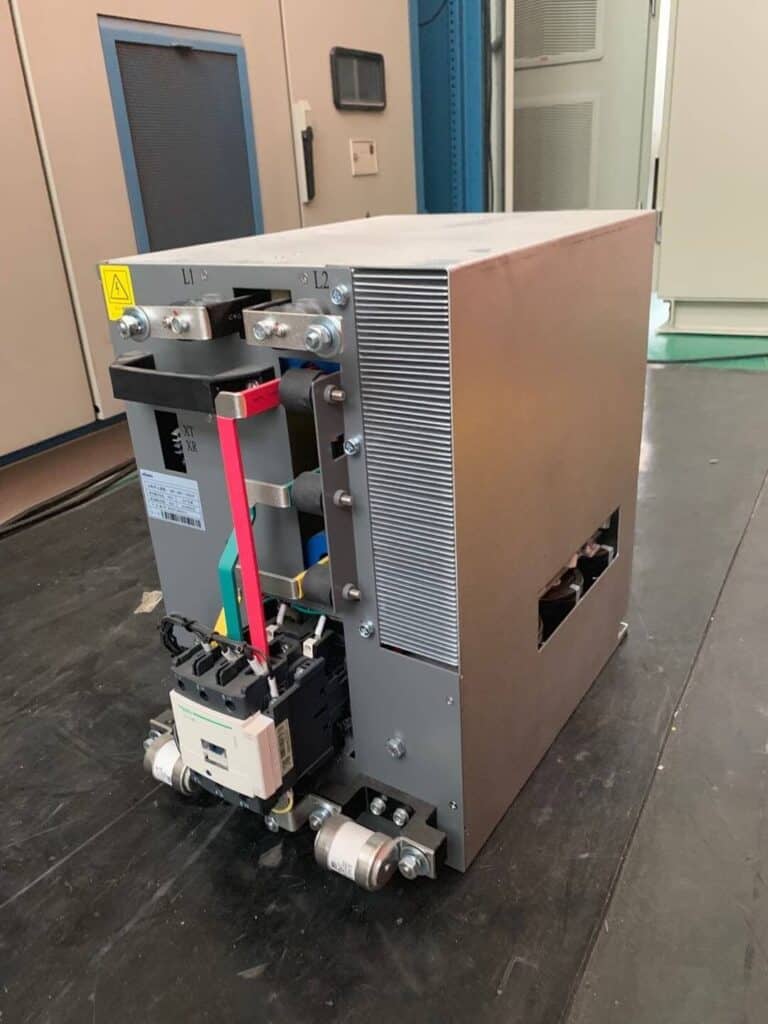

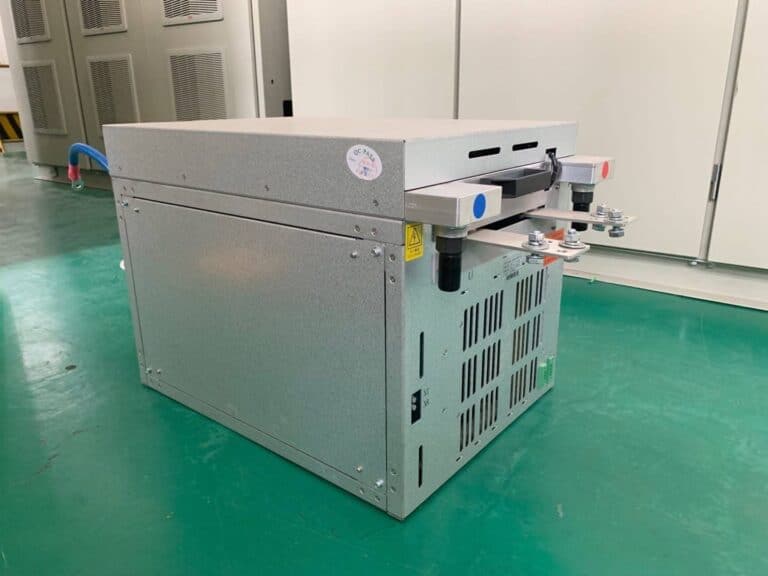

Асинхронний трифазний двигун (фази поєднані за схемою “трикутник”) на 220 В керується у скалярному та векторному режимі. Наприклад, це може забезпечити декілька частотних перетворювачів, серед яких Hiconics серії HIVERT-Y/T загальної середньої напруги, HIVERT-Y/T з водяним охолодженням тощо.

Потужність та продуктивність перетворювача

Зазвичай частотний перетворювач підбирають за багатьма параметрами, але одні з найважливіших тут — потужність та продуктивність. Існує правило, згідно з яким потужність частотника повинна бути вищою за потужність керованого двигуна. Наприклад, якщо двигун має номінальну потужність 2,5 кіловат, то перетворювач встановлюють на 3 кВт.

Щоб продуктивність частотного перетворювача, та, загалом пари “двигун-частотник” була найвищою, перетворювач встановлюють за максимальним показником струму двигуна. Обов’язково слід врахувати перевантажувальну можливість частотника. За потреби використання двигуна зі значним пусковим моментом рекомендовано встановлювати ще більш потужний перетворювач.

Але якщо треба обладнати гальмівні системи на базі синхронних двигунів, в пріоритеті буде номінальний струм самого перетворювача: його номінал підбирають вище за номінал струму двигуна.

Енергоефективність та економія ресурсів

Головна перевага частотних перетворювачів полягає у тому, що вони дозволяють значно економити витрати електроенергії при роботі будь-яких двигунів. Ще одна перевага, яка стосується енергетичної ефективності частотника — можливість точно керувати виробничими процесами, а паралельно з тим зменшувати знос робочих вузлів двигуна, інших рухомих деталей.

Незалежно від того, у якій галузі використовується той чи інший частотний перетворювач, він дозволяє збільшувати термін експлуатації двигунів, адже зменшується навантаження в певний час роботи та знижується швидкість обертання валу до таких параметрів, які зумовлені конкретним режимом експлуатації.

Як підібрати відповідний до потреб частотник

Кожне підприємство, яке прагне до енергоефективності та збільшення продуктивності, має вибрати такий частотний перетворювач, який оптимізує технологічні процеси.

На ринку існує багато техніки, моделей, що відрізняються між собою за потужністю, налаштуваннями, функціоналом тощо. Враховуючи ці обставини, можна нівелювати помилки при виборі частотника, а також створити максимально безпечні, ефективні умови на виробництві.

Перший параметр при виборі приладу — потужність. Тут слід звертати увагу на загальну потужність обладнання, на якому встановлено електродвигун. Враховують не лише номінальні показники роботи, але й можливість роботи силового агрегату з піковими навантаженнями.

Далі слід звернути увагу на такі функціональні можливості частотних перетворювачів, як автоматичний захист двигуна від перенавантаження, регулювання обертів, можливість інтеграції з додатковими системами автоматизації.

Зрештою, придбаний частотник має бути сумісним з раніше встановленими системами керування. Чим меншими будуть витрати на модернізацію обладнання, тим краще.

Що запитати в постачальника під час вибору

Окрім тих параметрів, на які варто орієнтуватись при виборі частотного перетворювача, існують інші показники. Їх можна запросити у постачальника обладнання при створенні замовлення.

Так, постачальник має вказати допустимий тип монтажу частотника. Перевагу віддають агрегатам, що відповідають різноманітним вимогам місця монтажу. Переважна більшість моделей має ступінь захисту за класифікацією IP20, тобто обладнання повинно стояти в електричній шафі, в парі з примусовою вентиляцією (бажано). Більш дорогі частотні перетворювачі мають індекс IP65 — допустимий монтаж на відкритій ділянці.

Перевірені компанії, які реалізують на ринку частотні перетворювачі для різних галузей виробництва, завжди мають технічну підтримку, а також сервіс після продажу. Саме на це ви можете розраховувати при замолвенні в нашій компанії “Далгакиран”.
