Принцип роботи гвинтових компресорів

У сучасних промислових системах підготовка стисненого повітря є базовою потребою для функціонування пневматичних ліній, інструментів та автоматики. У цій статті ми детально проаналізуємо механіку стиснення, розглянемо основні вузли системи та з’ясуємо, як саме геометрична форма роторів дозволяє досягати необхідних показників тиску при мінімальних енерговитратах. Також ви отримаєте практичні поради щодо вибору обладнання, яке дозволить максимально ефективно заповнити потреби вашого підприємства в стисненому повітрі.

Основні елементи гвинтового компресора

Серед різноманіття технічних рішень саме гвинтовий компресор став стандартом завдяки своїй здатності працювати в безперервному режимі з високим ККД. На відміну від застарілих поршневих агрегатів, гвинтові машини пропонують значно вищу надійність та стабільність параметрів вихідного потоку.

Ефективність гвинтової машини залежить від злагодженої роботи багатьох компонентів, що об’єднані в єдиний технологічний блок. Кожен елемент системи має чітко визначену функцію — від фільтрації вхідного потоку до фінального охолодження стисненого повітря. До складу типової установки входять наступні вузли:

• гвинтовий блок (пара), де безпосередньо відбувається стиснення робочого середовища;
• привідний двигун, що забезпечує обертання роторів через ремінну або пряму передачу;
• система фільтрації, що включає вхідні повітряні фільтри та масляні сепаратори;
• система охолодження, яка відводить тепло, що утворюється внаслідок стиснення газу;
• блок керування, який контролює тиск, температуру та навантаження на мережу.

Використання якісних компонентів дозволяє значно подовжити термін служби агрегату та мінімізувати природне зношування деталей. Для професійного використання на великих підприємствах варто обирати перевірені гвинтові компресори, що розраховані на роботу в режимі 24/7.

Принцип роботи гвинтового компресора

Функціонування агрегату базується на об’ємному принципі стиснення повітряного потоку. Головними дійовими особами тут виступають два ротори — ведучий та ведений, які мають гвинтову нарізку різного профілю. Коли двигун подає напругу на привід, ротор та його напарник починають синхронне обертання назустріч один одному. Повітря з навколишнього середовища через вхідний клапан потрапляє в порожнини, що утворюються між витками гвинтів та корпусом блока.

Під час руху вздовж осі роторів об’єм цих камер поступово зменшується. Оскільки повітря затиснуте між металевими гранями, його тиск починає невпинно зростати. На фінальному етапі стиснене середовище виштовхується через вихідне вікно у нагнітальну магістраль. Так як цей процес відбувається безперервно, вихідна подача повітря позбавлена пульсацій, що є критично важливою перевагою для точних пневматичних систем. Кожен гвинт виготовляється з мікронною точністю, що мінімізує внутрішні перетікання газу.

Типи гвинтових компресорів за принципом роботи

Конструктивні особливості гвинтових машин дозволяють адаптувати їх під різні вимоги щодо якості повітря та енергоефективності. Залежно від того, як саме змащується гвинт та охолоджується камера стиснення, виділяють дві великі групи обладнання. Кожен тип має свою сферу оптимального використання:

1. Масляні моделі, де повітря контактує з мастилом для кращого охолодження.
2. Безмасляні системи, де стиснення відбувається у сухому середовищі без контамінації.

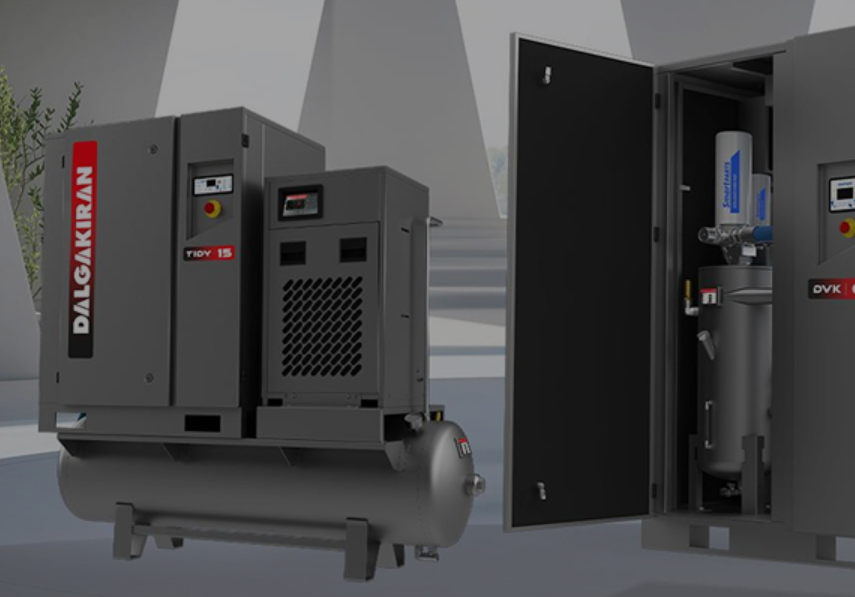

Правильний підбір конфігурації дозволяє оптимізувати витрати на обслуговування та електроенергію. Для невеликих виробництв покупці часто вибирають універсальні гвинтові компресори серії Tidy та DVK, що відрізняються компактністю та простотою монтажу.

Масляні гвинтові компресори

У цих агрегатах під час стиснення у гвинтовий блок впорскується певна кількість спеціального мастила. Впорскнуте масло виконує одразу три критичні функції: воно створює тонку плівку для герметизації зазорів між гвинтами, відводить надлишкове тепло та змащує підшипники. Завдяки цьому масляний компресор може працювати на високих обертах без ризику перегріву чи заклинювання.

Після виходу з блока повітряно-масляна суміш потрапляє в сепаратор, де відбувається очищення потоку. Це надійне рішення для загальнопромислових потреб, де допускається наявність мікроскопічних слідів мастила у стисненому повітрі. Постійне використання такого типу обладнання вимагає регулярного контролю стану фільтрів-сепараторів для підтримки якості повітря на стабільному рівні.

Безмасляні гвинтові компресори

Для галузей, де чистота повітря є критичним фактором, використовується безмасляний принцип. У таких машинах ротори не торкаються один одного завдяки високоточним синхронізуючим шестерням. Оскільки змащувальна рідина не потрапляє в камеру стиснення, на виході ми отримуємо чисте повітря. Щоб компенсувати відсутність охолоджувального ефекту мастила, такі агрегати часто мають двоступеневу конструкцію з проміжними охолоджувачами. Якщо ваше виробництво вимагає найвищих стандартів гігієни, варто розглянути спеціалізовані гвинтові безмасляні компресори серії Eagle, які гарантують повну відсутність контамінації продукту.

Енергоефективність та теплова рекуперація

Одним з найважливіших аспектів експлуатації потужних компресорних станцій є використання теплової енергії, що виділяється під час стиснення. Сучасне обладнання дозволяє перетворити побічне тепло на корисний ресурс. Велика кількість енергії, яка зазвичай розсіюється через радіатори охолодження, може бути спрямована на обігрів складських приміщень або нагрів води для побутових потреб підприємства.

Продумана система рекуперації дозволяє повернути до 70–80% спожитої електроенергії у вигляді теплової потужності. Це не тільки знижує загальні витрати на енергоносії, а й покращує екологічні показники виробництва. Впровадження таких рішень особливо виправдане на підприємствах з великим парком компресорної техніки, де загальне споживання ресурсів є значним.

Переваги гвинтового принципу стиснення

Популярність гвинтових машин обумовлена цілим комплексом експлуатаційних переваг, які роблять їх набагато привабливішими за поршневі аналоги. Основними плюсами таких установок вважаються:

• високий ресурс завдяки відсутності деталей, що здійснюють зворотно-поступальний рух;
• стабільна енергоефективність ККД гвинтового блока у широкому діапазоні навантажень;
• низький рівень шуму через використання звукоізоляційних кожухів;
• повна автоматизація та можливість дистанційного керування робочими циклами.

Завдяки цим факторам, використання гвинтових технологій дозволяє суттєво знизити собівартість стисненого повітря в довгостроковій перспективі, навіть враховуючи витрати на сервіс.

Де застосовуються гвинтові компресори

Сфера використання цієї техніки охоплює майже всі галузі сучасного господарства. Кожна галузь має свої специфічні вимоги до тиску та об’єму подачі, але гвинтовий принцип дозволяє гнучко підлаштовуватися під ці запити. Найчастіше гвинтові установки можна використовуються у таких напрямках:

• машинобудування для приводу пневмоінструменту та станків з ЧПК;
• будівництво для живлення піскоструминних апаратів та систем подачі розчинів;
• енергетика для забезпечення роботи пневмоприводів арматури та систем очищення;
• текстильна промисловість для роботи ткацьких верстатів та ліній пакування.
•  робота з лазерними станками

Навіть за умови короткого циклу навантаження гвинтовий механізм демонструє кращу стабільність параметрів, ніж будь-яка інша система стиснення об’ємного типу.

Обслуговування та сервісна підтримка

Довговічність компресора прямо залежить від якості та своєчасності сервісних робіт. Оскільки гвинтова пара працює з мінімальними зазорами, будь-яке забруднення мастила чи повітря може призвести до передчасного зношування поверхонь роторів. Регулярне технічне обслуговування має включати наступні етапи:

• періодична заміна масляних та повітряних фільтрів згідно з регламентом;
• перевірка натягу привідних ременів та стану еластичних муфт;
• аналіз хімічного складу мастила для виявлення ознак передчасного зносу деталей;
• контроль стану електричних з’єднань та налаштування параметрів контролера.

Важливо пам’ятати, що використання оригінальних витратних матеріалів гарантує збереження заводських характеристик продуктивності. Професійний підхід до сервісу дозволяє уникнути аварійних зупинок виробництва, вартість яких часто значно перевищує ціну планового обслуговування.

Як вибрати гвинтовий компресор

Для того щоб агрегат працював ефективно та без поломок, необхідно здійснити грамотний підбір моделі за технічними параметрами. Під час вибору фахівці рекомендують орієнтуватися на такі критерії:

1. Продуктивність. Об’єм повітря на хвилину має відповідати сумарному споживанню всього інструменту з запасом у 20–30%.
2. Робочий тиск. Система повинна стабільно видавати необхідні бари навіть у моменти пікових навантажень.
3. Тип приводу. Пряма передача забезпечує вищий ККД, тоді як ремінна простіша в обслуговуванні.
4. Очищення повітря. Необхідність використання вбудованих або зовнішніх осушувачів та магістральних фільтрів.

Тільки системний підхід до аналізу потреб підприємства дозволяє вибрати компресор, який стане надійним серцем вашої пневматичної системи на довгі роки. Вдале рішення щодо конфігурації обладнання забезпечить стабільну роботу всього виробничого ланцюжка.
