Опис
Потужність 3500 – 3750 кВА
Дизельні двигуни серії QSK95

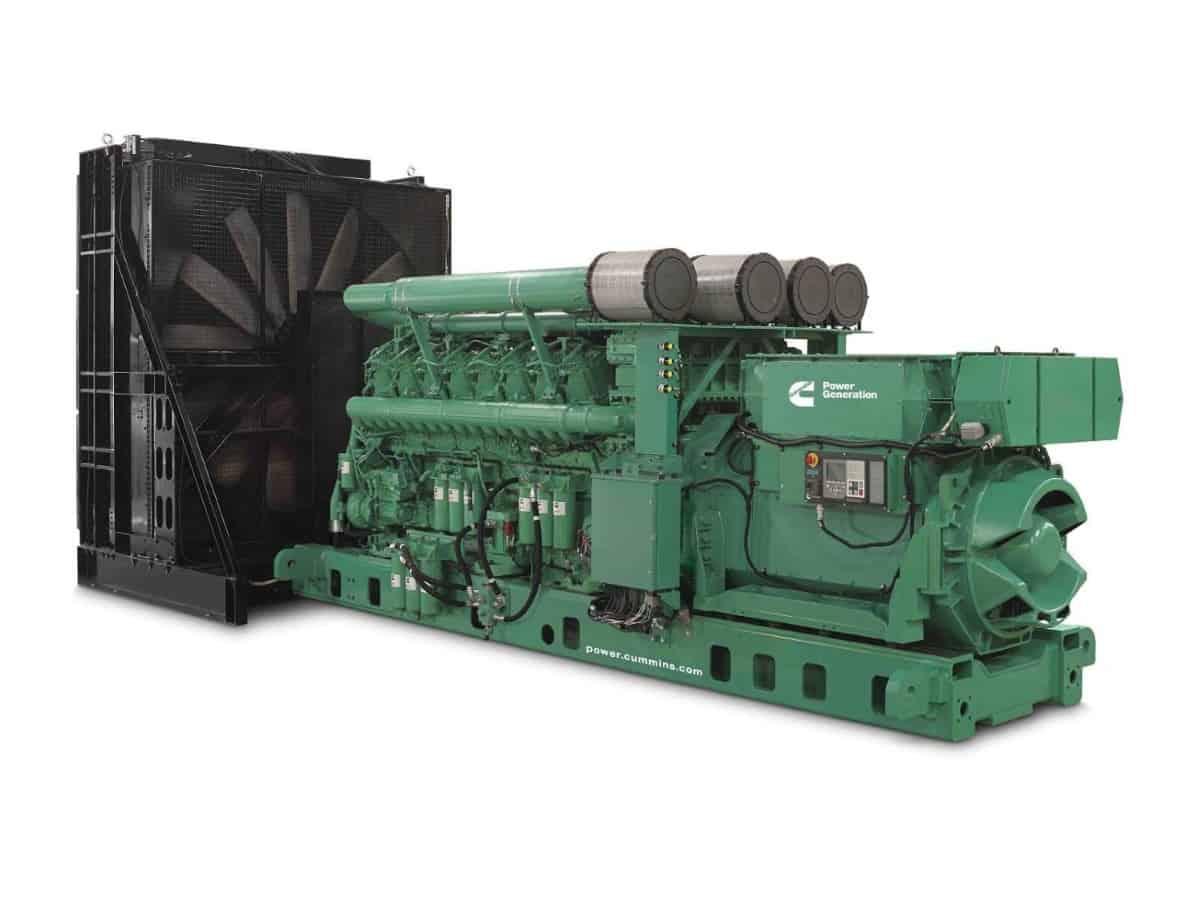

Надпотужні промислові дизельгенератори Cummins Power продуктивністю 3500-3750 кВА і потужністю від 2,2 до 3 МВт призначені для постійного або аварійного електропостачання підприємств і комерційних об’єктів. Модифікації C3500 D5 (E) і C3750 D5 (E), за міжнародним стандартом ISO8528 (генератори змінного струму), відносяться до обладнання класу G3, тобто основним навантаженням для них можуть бути телекомунікаційні системи і тиристорна апаратура.
Призначення і варіанти застосування
Стаціонарні електростанції Cummins C3500 D5 і C3750 D5 на дизельному паливі виробляють змінний електричний струм частотою 50 Гц з основними напруженнями 220 В і 380 В (інші режими описані в технічному паспорті до виробу).
Варіанти застосування описані в ISO8528:
- ESP – аварійне і резервне енергопостачання
- LTP – енергопостачання з лімітом за часом (до декількох годин)
- PRP і COP – первинне і постійне енергопостачання основних споживачів зі змінним і постійним навантаженням (допускаються перевантаження до 10% по ISO 3046)
Вольтамперні характеристики та інші параметри
Дані по моделям промислових генераторів Cummins наведені в таблиці нижче.
| Модель | Резервний режим, кВА (кВт) | Основний режим, кВА (кВт) | Довжина, мм* | Ширина, мм* | Висота, мм* | Маса, кг* | Sp. Sheet |
| C3500D5 | 3500 (2800) | 3125 (2500) | 7902 | 3028 | 3663 | 29526 | |
| C3500D5e | 3500 (2800) | 3125 (2500) | 7902 | 3028 | 3663 | 29526 | |
| C3750D5 | 3750 (3000) | 3350 (2680) | 7902 | 3028 | 3663 | 29526 | |
| C3750D5e | 3750 (3000) | 3350 (2680) | 7902 | 3028 | 3663 | 29526 |
*Для електростанцій, заправлених олією і охолоджувальною рідиною, без палива.
Дизельні генератори Cummins C3500 D5 і C3750 D5 випускаються з дотриманням норм ISO9001 (стандарт якості виробництва), сертифіковані РЄ і CSA, зміст вихлопу не регулюється. Модифікації C3500 D5E і C3750 D5E з обмеженнями вихлопу по Tier 2 і 2g TA Luft.
Конструкція
- V-подібний дизельний двигун QSK95 обсягом 95,3 л, з 16 циліндрами. Напруга запалювання – 24 В, потрійна система фільтрації палива (5/3/2 мікрона).
- Альтернатор з оптимальним статором, двухпідшипниковим ротором, приєднання до валу приводу через гнучку дискову муфту, ізоляція по класу H (для низьких і середніх напружень) і F (високовольтна).
- Панель управління PowerCommand 3.3 – сенсорні кнопки, рідкокристалічний дисплей з індикацією режимів роботи і кодів помилок.
- Радіаторна система охолодження, а також зовнішній вентилятор.
