Як працює дизельний генератор?

Коли зникає зовнішнє живлення, дизельний генератор бере на себе навантаження і підтримує роботу об’єкта без зупинок. Щоб вибрати, обслуговувати і безпечно експлуатувати установку, варто розуміти, як працює агрегат, який його принцип роботи і які компоненти виконують ключові функції. Тому розкриємо цю тему детальніше.

Принцип роботи дизельного генератора

Основна ідея проста. Дизельний двигун спалює паливо, перетворює хімічну енергію на механічну та обертає вал альтернатора. У статорі альтернатора індукція створює змінний струм потрібної напруги та частоти — зазвичай 400 В і 50 Гц у чотириполюсних машинах при 1500 об/хв. Щоб струм був стабільним, система керування тримає дві величини одночасно: частоту через регулятор обертів і напругу через автоматичний регулятор напруги (AVR). Так формується зрозумілий принцип роботи: двигун задає частоту, альтернатор виробляє електроенергію, а електроніка згладжує зміни навантаження. Для ресурсу критичні ще два контури — система охолодження, яка відводить тепло з блоку та обмоток, і механізм змащення, що зменшує тертя в парах ковзання.

Що саме тримає параметри стабільними під час коливань навантаження:

• електронний регулятор подачі пального підтримує сталою швидкість обертання вала під час пусків насосів, компресорів та іншого інерційного навантаження;
• автоматичний регулятор напруги (AVR) керує альтернатором і компенсує просідання напруги, коли зростає струм споживання;
• система охолодження з потрібним повітрообміном утримує температуру двигуна та обмоток у робочому діапазоні без перегрівів;
• механізм змащення формує стійку масляну плівку, що прямо впливає на довговічність колінвала, розподільчих валів і підшипників;
• система управління фіксує частоту, напругу, тиск і температуру, а також відпрацьовує захисти до того, як відхилення стануть критичними.

Завдяки цим компонентам енергія виробляється без різких провалів, а ресурс вузлів не «з’їдається» піковими режимами.

Процес запуску та виробництва енергії

Пуск і вихід на робочий режим відбуваються послідовно. Спочатку агрегат отримує команду на запуск, після чого автоматика перевіряє стан живлення, датчики та готовність контурів. Далі двигун розкручується стартером, запалювання дизельної суміші починається від стиску, і генератор переходить до виробництва електроенергії. Щоб не перевантажувати ще холодний метал, навантаження подають із короткою затримкою на прогрів.

Ключові етапи, які проходить установка:

1. Ініціація запуску. Надходить команда з панелі або від автоматики введення резерву, контролер перевіряє аварійні стани й дозволяє пуск.
2. Підготовка до запуску. Вмикаються свічки розжарювання або підігрів повітря на впуску, живлення паливного насоса й форсунок виходить у готовність.
3. Прокрутка і займання. Стартер прокручує колінвал, у циліндрах стискається повітря, впорскується паливо, і двигун виходить на стійкі оберти.
4. Виробництво енергії. Альтернатор починає віддавати струм, автоматичний регулятор напруги (AVR) підтягує напругу до уставки, а регулятор обертів стабілізує частоту.
5. Підключення навантаження. Після короткого прогріву система подає напругу на підключені об’єкти.
6. Робота під навантаженням. Система управління відстежує частоту, напругу, тиск оливи та температуру охолоджувальної рідини, коригуючи подачу пального.
7. Охолодження і зупинка. Після відключення навантаження двигун працює на холостих для відводу тепла, далі виконується зупинка.

Такий процес забезпечує стабільне виробництво енергії без ударних навантажень на механіку і електрику, що напряму впливає на ресурс та відсутність збоїв у споживачів.

Основні компоненти генератора та їх роль

Розглянемо основні компоненти генератора та їх функціонал.

Двигун

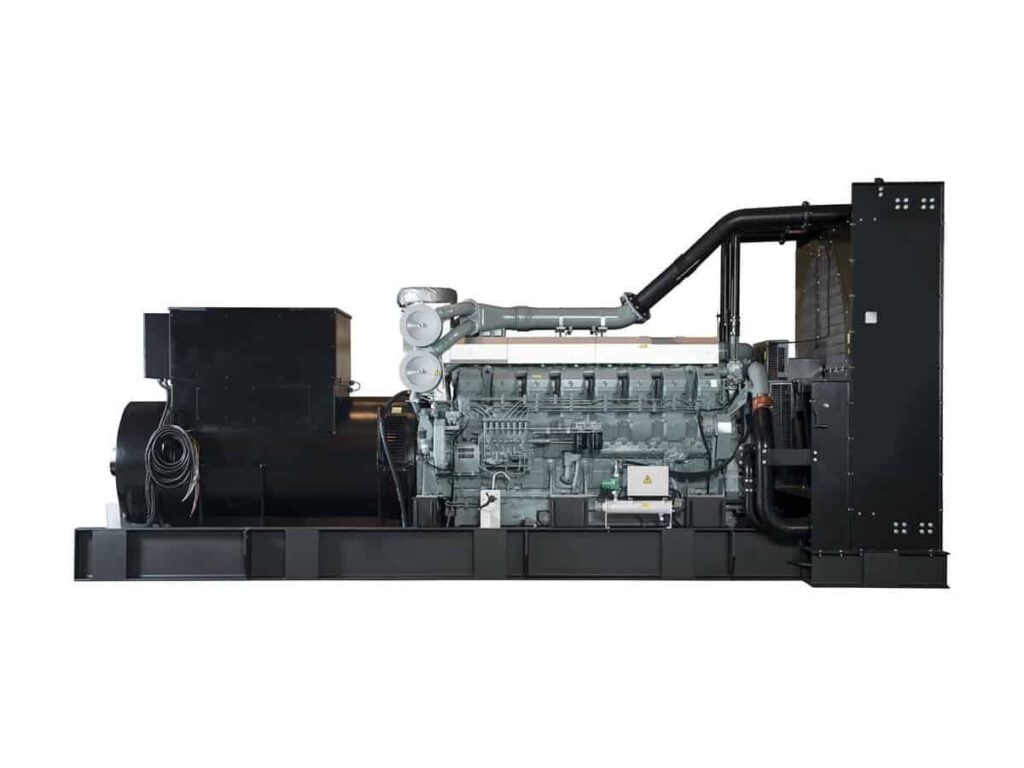

Двигун — це серце всього комплексу. Від його ресурсу, економічності та акустики залежить усе інше. У серіях з фокусом на витривалості використовують найкращі двигуни. Для прикладу, у лінійці DJ-MS Mitsubishi двигуни відомі стабільною роботою у спеку і на морозі, а у DJ-PR Perkins — економічною витратою під частковим навантаженням. Сам двигун має власну систему мащення та подачі пального.

Генератор змінного струму

Альтернатор перетворює обертовий момент на електричну енергію. Важливі якісна ізоляція, запас по температурі, клас захисту та тип підшипників. Стабільність напруги і низький вміст гармонік напряму впливають на чутливу електроніку на об’єкті. Добрий альтернатор витримує короткочасні пускові струми і швидко повертає параметри до норми.

Пристрій регулювання напруги

Автоматичний регулятор напруги (AVR) підтримує напругу на заданому рівні, компенсуючи зміни навантаження. Правильний AVR з датчиком напруги на шинах точніший, ніж варіант «на борту» альтернатора, бо бачить реальні просідання на кабельній трасі. Саме цей компонент забезпечує акуратну роботу з електронікою, де важлива чиста синусоїда.

Паливна система

До складу паливної системи входять бак, насос, фільтрація і форсунки. Якість палива і стан фільтрів визначають, наскільки легко пройде запуск у мороз і чи не впаде потужність під навантаженням. Паливний фільтр-сепаратор (фільтр з відстійником води) і регулярний дренаж конденсату продовжують життя апаратури.

Система охолодження

Рідинний контур з радіатором, помпою і вентилятором підтримує робочу температуру. Без надійного охолодження агрегат втратить частину ресурсу, а автоматика почне захищатися від перегрівів. Для тривалого режиму важливі правильний повітрообмін і вільні проходи для потоку.

Механізм змащення

Механізм змащення включає в себе масляний насос, фільтр та канали. Від цього залежить довговічність пар тертя. Підігрів картера у холодних регіонах зменшує знос при холодних пусках і пришвидшує вихід на стабільні параметри.

Панель управління

Панель управління відповідає за керування процесом, показує параметри і події, робить можливим дистанційний моніторинг. Тут зручно інтегрувати журнали, сигнали тривог і сценарії управління — наприклад, прогрів перед підключенням навантаження і охолодження перед зупинкою. Якісна панель дає зрозумілу діагностику і швидкий доступ до налаштувань.

Зарядний пристрій

Мережевий зарядний пристрій тримає акумуляторну батарею у робочому стані на простої. Це критично для резервних систем, де запуск має статися з першої спроби. Регулярна перевірка АКБ і клем запобігає втраті часу під час аварії.

Каркас генератора

Рама, кожух або контейнер формують «корпус» і визначають, наскільки легко обслуговувати вузли, який рівень шуму та чи витримає майданчик вібрації. Вдалий каркас має амортизатори, доступні двері, продуману вентиляцію і місця під такелаж.

Переваги використання дизельного генератора

У порівнянні з іншими рішеннями дизельний комплект частіше вибирають там, де потрібні тривалі цикли і помірна витрата пального. Він рівно тримає частоту, не втрачає моменту під пусковими навантаженнями і нормально переносить часткові навантаження, якщо система підібрана з правильним запасом. До того ж розвинена сервісна мережа і доступні запчастини роблять експлуатацію вигідною за вартістю.

Якщо ви розглядаєте конкретні комплектації, обов’язково ознайомтеся з асортиментом промислових дизельних генераторів Dalgakiran у нашому каталозі.
