Що таке частотний перетворювач, для чого потрібний, як вибрати?

Управління швидкістю електродвигунів через частотне регулювання давно стало стандартом для виробництв, водоканалів, HVAC-систем, насосних станцій і модернізованих майстерень. Частотний перетворювач (ЧП) дає змогу гнучко керувати обертами, зняти пускові удари, знизити втрати енергії й продовжити ресурс механіки. Якщо коротко, ви отримуєте точне дозування потоку, тиску чи крутного моменту там, де раніше працювала схема «все або нічого». Тому розповімо про сутність такого рішення, реальні вигоди, типові помилки і практичний вибір під ваші задачі. Для орієнтиру рекомендуємо переглянути наш каталог, де зібрані сучасні перетворювачі частоти від базових до високовольтних модифікацій.

Принцип роботи частотних перетворювачів

Будь-який електродвигун змінює швидкість пропорційно до електричної величини, яку подає живлення. Частотне керування працює так — прилад приймає мережеву напругу, конвертує її у постійну, а потім знову генерує змінну із заданими параметрами. Це дає можливість плавно змінювати частоту та напругу, підтримувати потрібний момент і уникати механічних ударів під час старту.

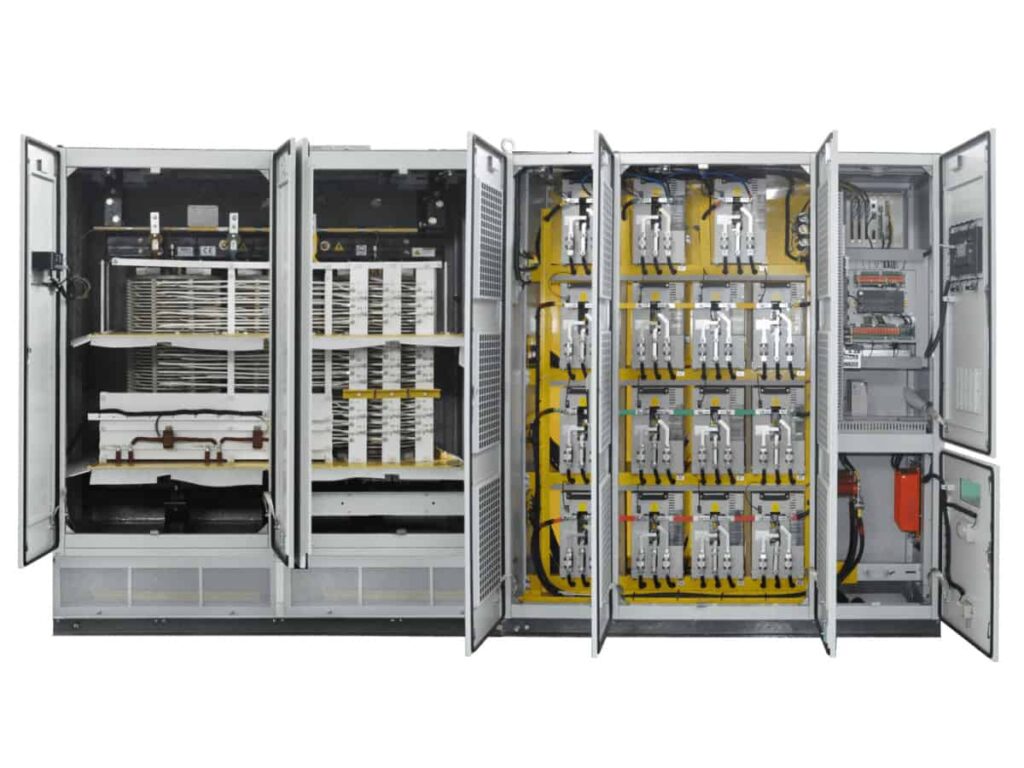

Складові вузли працюють послідовно — випрямляч перетворює струм у постійний, проміжна ланка накопичує енергію у конденсаторах, інвертор формує новий сигнал, а керувальна система задає профілі розгону, гальмування й обмеження струму. Такий принцип дозволяє керувати насосами, вентиляторами та конвеєрами без зайвого перегріву і з точними робочими графіками.

На насосній станції корисно задати плавний розгін у межах 10–20 секунд, щоб уникнути гідроудару. Пропорційно-інтегрально-диференційний (ПІД) регулятор підтримує тиск за сигналом від датчика, а обмеження швидкості дає двигуну час стабілізуватися. Нічний режим знижує швидкість, коли споживання мінімальне, і повертає звичайні значення в години пікового попиту. Якщо мережа живлення короткочасно пропадає, автоматичний перезапуск допомагає відновити потік без участі оператора, але після відновлення слід увімкнути плавне повернення до робочої точки, щоб не було ривка в трубопроводі.

Переваги та недоліки перетворювачів частоти

Щоб не помилитися з покупкою, важливо розуміти сильні сторони й обмеження. Розглянемо їх детальніше. Переваги обладнання:

• Економія енергії — зменшення швидкості на кілька відсотків часто дає велику економію споживання.
• керований пуск і зупинка — зниження механічних навантажень на муфти, підшипники, труби і арматуру, менше гідроударів. Обмеження пускового струму до 1,5–2 номінальних значень (проти 6–8 при прямому пуску) усуває струмові удари в мережі, знижує механічні навантаження на редуктори, муфти та підшипники. Це критично важливо для великих двигунів (понад 15 кВт), де прямий пуск створює просідання напруги в мережі на 15-25%.
• Точна технологія — підтримання тиску, температури або рівня з мінімальним перерегулюванням і стабільною якістю продукції.
• Гнучка інтеграція — робота з датчиками, ПЛК і SCADA, профілі моменту для різних механізмів, багатоступенева діагностика.
• Продовження ресурсу механіки — менше перегріву, вібрацій і ударів, довші інтервали між ремонтами.

Є й мінуси, які треба врахувати. Частотник вимогливий до живлення та захисту, вимагає встановлення вхідних дроселів або активних фільтрів при потужності ЧП понад 10% від потужності трансформатора. Неправильний перетин або погане екранування кабелів дає зайвий нагрів. Можуть виникати електромагнітні перешкоди (ЕМС): модуляція на частотах 2–16 кГц створює кондуктивні та випромінювані перешкоди, що впливають на роботу сусіднього обладнання. Обов’язкова вимога — екрановані кабелі для з’єднання ЧП-двигун, правильне заземлення, дотримання відстаней від чутливої електроніки мінімум 0,5 м.

Один ЧП не може ефективно керувати кількома двигунами через відмінності у параметрах навантаження та неможливість індивідуального захисту. Допускається тільки для ідентичних механізмів з одночасним пуском/зупинкою.

Де застосовуються частотні перетворювачі

Практичне застосування дуже широке — від інженерних систем будівель до важкої промисловості. Розглянемо, де саме вони використовуються і яку функцію виконують:

• насосні агрегати водопостачання та водовідведення — на цих об’єктах частотні перетворювачі відповідають за стабілізацію тиску, захист від «сухого ходу» та економію;
• вентиляція та кондиціювання — перетворювачі дають змогу плавно регулювати повітрообмін за датчиками СО₂ і температури, також вони знижують шум;
• компресори і конвеєри — перетворювачі тут відповідають за керування продуктивністю без перевантажень, м’якші пуски і дозовані зупинки;
• металообробка і деревообробка — перетворювачі надають можливість точно узгодити швидкості шпинделя з режимом різання або подачею.

У будівлях з системами вентиляції і кондиціювання керування швидкістю дає не тільки економію електроенергії, а й менше шуму та більш рівномірний мікроклімат. У виробничих цехах можливість швидко підлаштувати оберти під поточне завдання зменшує простої і полегшує перехід між партіями продукції. На об’єктах водопостачання стабільний тиск у мережі продовжує строк служби труб і арматури, а на гірничих і цементних підприємствах налаштовані профілі моменту допомагають пускати важкі механізми без ривків і перевантажень.

Окремо варто згадати підвищення надійності насосних станцій і теплопунктів — саме там енергоефективність дає найбільший економічний результат.

Основні види перетворювачів частоти

Класи залежать від алгоритмів керування і призначення. Три підходи закривають більшість задач — скаляр, вектор і пряме керування моментом. Розглянемо детальніше кожен з цих видів.

Векторні

Векторний алгоритм керує струмами у просторі — прилад відстежує магнітний потік ротора і створює потрібний момент навіть на малих обертах. Це критично там, де важлива динаміка і висока точність — підйомні механізми, екструзія, позиціонування, машини з перемінним навантаженням. Якщо потрібна середня або висока потужність та надійність у важких циклах, зверніть увагу на рішення на кшталт моделей Hiconics — у нашому каталозі є варіанти загальної середньої напруги.

Скалярні

Скалярний режим підтримує фіксоване співвідношення «напруга — частота». Це простіший підхід, якого достатньо для вентиляторів і насосів, де не потрібна висока динаміка. Перевага такого рішення — простота налаштування і доступна ціна. Мінус — гірший момент на низьких обертах, тому для важких стартів краще переходити на векторний алгоритм. Для побутових і комунальних систем скаляр часто виконує весь необхідний функціонал.

Прямого керування

Метод прямого керування моментом працює без проміжних перетворень у просторі векторів — прилад оцінює стан двигуна за миттєвими значеннями струму і напруги та коригує виводи інвертора практично без затримок. Сильна сторона — швидкодія і точний момент, що корисно для екструдера, ліній з різкими змінами навантаження або приводів із високими вимогами до стабілізації. Налаштування вимагає акуратності, зате результат виправдовує зусилля на складних механізмах.

Поради щодо монтажу та експлуатації

Щоб експлуатація була стабільною, важливо грамотно виконати монтаж і базові налаштування. В цьому вам допоможуть наступні поради:

• враховуйте умови — температура, пил, волога і висота встановлення впливають на допустимий струм і охолодження;
• ставте екрановані кабелі на вихід до двигуна і правильно заземлюйте екрани, щоб уникнути наводок на КВП і мережі зв’язку;
• додавайте мережеві дроселі або фільтри там, де можливі завади — вони зменшують гармоніки і не дають перетворювачу «шуміти» в мережу;
• налаштуйте всі захисти перетворювача і двигуна — від перевантаження та перегріву до контролю «сухого ходу» насоса і перевищення тиску.

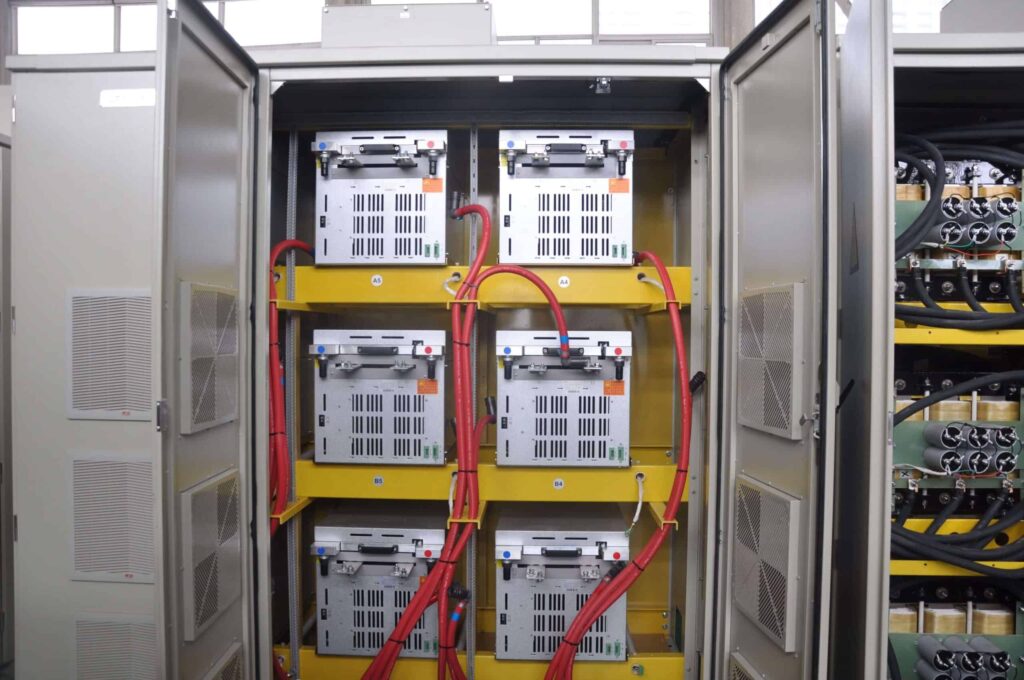

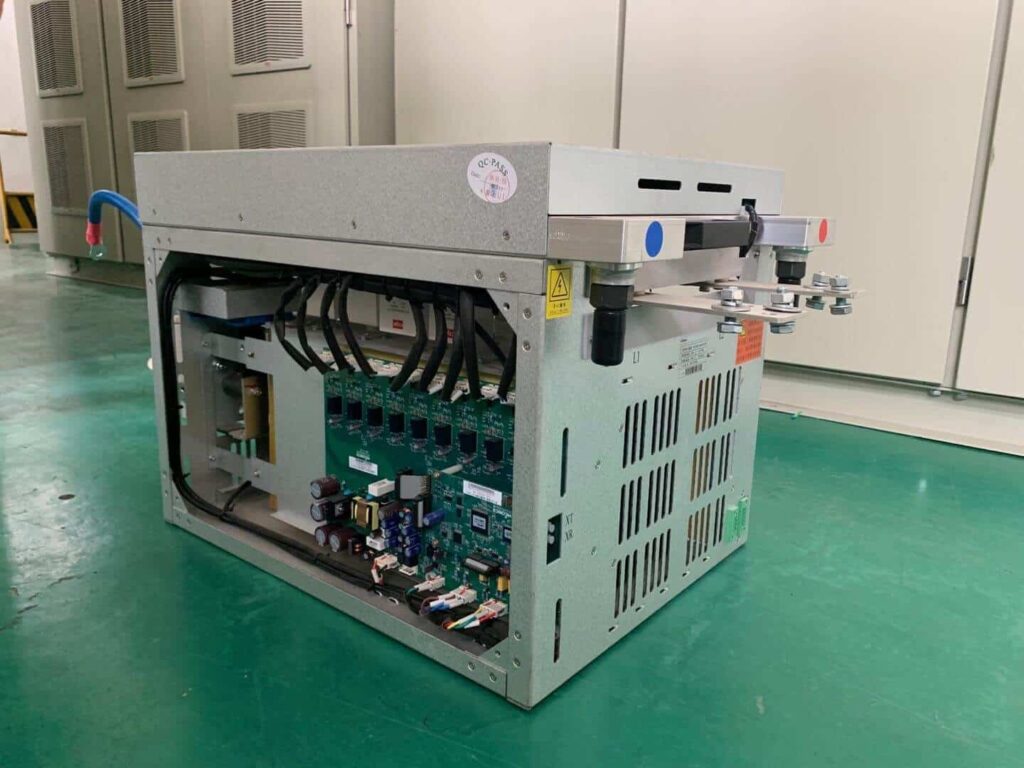

Для великої потужності і безперервного циклу підійдуть рішення з покращеним відведенням тепла. У таких випадках в нагоді стають моделі з альтернативним охолодженням — наприклад, коли треба мінімізувати пил всередині шафи або винести тепло у технічну зону, працюють системи рідинного контура. Приклад такого підходу — частотні перетворювачі Hiconics серії HIVERT-YT з водяним охолодженням.

Правильне розміщення шафи впливає на ресурс усієї системи. Потрібна нормальна вентиляція і вільні відступи навколо корпусу, щоб тепло відводилося рівномірно. Якщо у приміщенні багато пилу або вологи, беріть шафу з вищим класом захисту і ставте фільтр-вставки на повітряні канали, а всередині регулярно видувайте пил стисненим повітрям.

Довжина лінії до двигуна теж має значення. На коротких відрізках все працює за типовими налаштуваннями, а на великих дистанціях краще застосовувати екранований кабель і вихідний фільтр, щоб зменшити електромагнітні завади та нагрів. Заземлення виконуйте за інструкцією виробника, з надійним контактом на кожному кінці, і уникайте «петель», які збирають наведення. Під клеми силових і сигнальних ліній варто робити окремі траси, щоб вимірювальні кабелі не йшли поруч із силовими фазами. Для насосів і вентиляторів доцільно вмикати захисти від перевантаження, від «сухого ходу», від зворотного тиску і перегріву. Після пусконалагодження корисно зняти кілька показників — струм, напруга, температура силових модулів, швидкість обертання — і зберегти їх як еталон. Це допоможе швидко знаходити відхилення під час експлуатації.

Також добре мати резервний комплект налаштувань на носії пам’яті, щоб у разі заміни обладнання відновити параметри без тривалих простоїв. Якщо процес критичний до простою, заздалегідь подумайте про обхідний режим — механічний байпас або окремий пускач на аварійне включення двигуна з фіксованою швидкістю.

Рекомендації з вибору частотного перетворювача

Правильний вибір спирається не лише на номінали двигуна. Важливо врахувати режим, середовище, мережу і вимоги автоматики. Щоб не помилитися, виконайте коротку програму мінімуму і звіртеся з паспортами механізмів:

• Визначтеся з режимом — тривалий, повторно-короткочасний або з частими пусками. Від цього залежить запас по струму і принцип керування.
• Звірте мережу — напруга, нестабільність і рівень гармонік. За потреби дойте мережеві дроселі, фільтри або активні коректори.
• Оцініть середовище — пил і волога вимагають відповідного класу захисту, а висока температура — резерву по струму або іншого охолодження.
• Врахуйте автоматику — чи потрібні входи і виходи, польові шини, Safety-функції, локальний чи віддалений пульт керування.
• Перевірте механіку — інерція, жорсткість приводу, наявність редуктора і вимоги до моменту на низьких обертах.

Якщо працює складний технологічний комплекс, краще планувати підбір у зв’язці з інженером — це економить час на налаштуваннях і робить всю систему керованою. У нашому каталозі зібрані моделі різних класів — від базових до високовольтних, що полегшує порівняння за функціоналом і витривалістю.

Оцінюйте не лише номінали, а й реальний режим. Якщо обладнання працює цілодобово, важлива здатність витримувати тривале навантаження і підвищену температуру у шафі. У паспорті зазвичай є графік зменшення допустимого струму зі зростанням температури навколишнього середовища і висоти над рівнем моря — цим не варто нехтувати. Для механізмів із частими пусками або ривками корисний запас по струму і можливість видати підвищений момент на короткий час. Там, де потрібна точність, стане у пригоді зворотний зв’язок від датчиків — тиску, рівня, швидкості або енкодера на валу. Для інтеграції в систему керування заздалегідь перевірте наявність потрібних інтерфейсів, таких як Modbus TCP, і продумайте, чи потрібні функції безпечної зупинки. Якщо на одному приводі працюють різні продукти або рецепти, можна створити кілька профілів і перемикати їх, щоб не переписувати параметри щоразу.
