Перетворювач частоти: простими словами про комплекс

Якщо ви хочете керувати швидкістю та моментом механіки без втрат і ривків, вам потрібен частотний перетворювач. Це компактний прилад, який змінює параметри живлення і змушує електродвигун працювати рівно так, як вимагає процес. Розповімо детальніше, що саме робить пристрій, як підібрати його під асинхронний привод, на які характеристики дивитися в першу чергу і як уникнути типових помилок під час монтажу. Якщо хочете відразу подивитися різні рішення, можете переглянути каталог перетворювачів частоти.

Перетворювачі частоти: особливості та функції

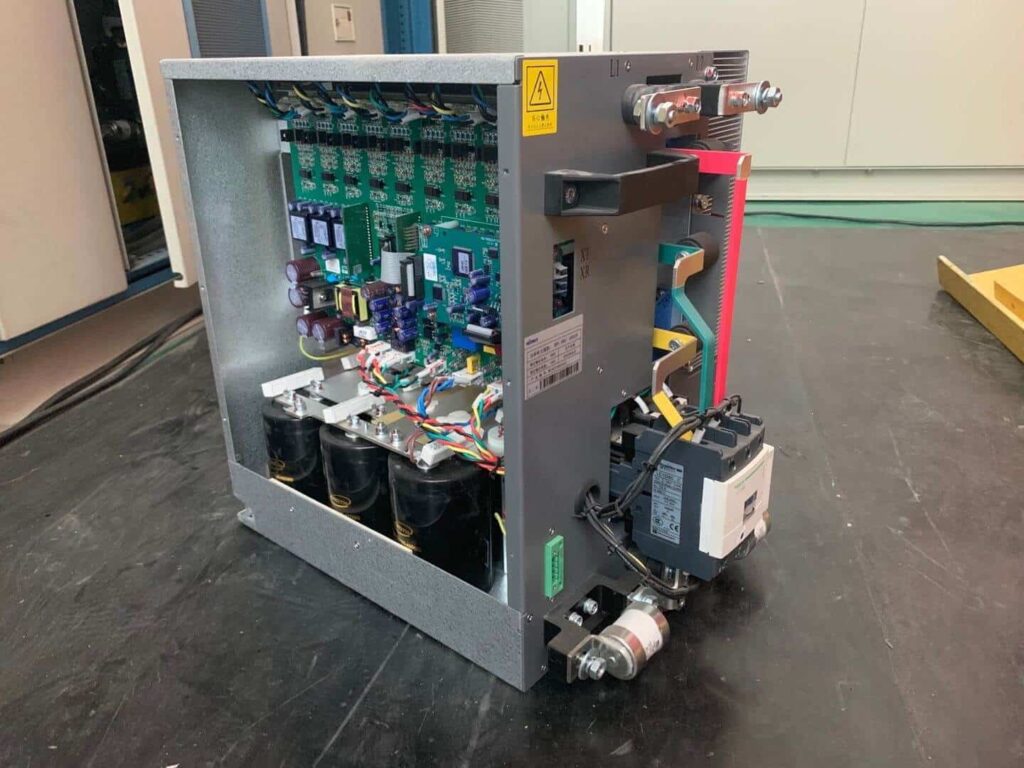

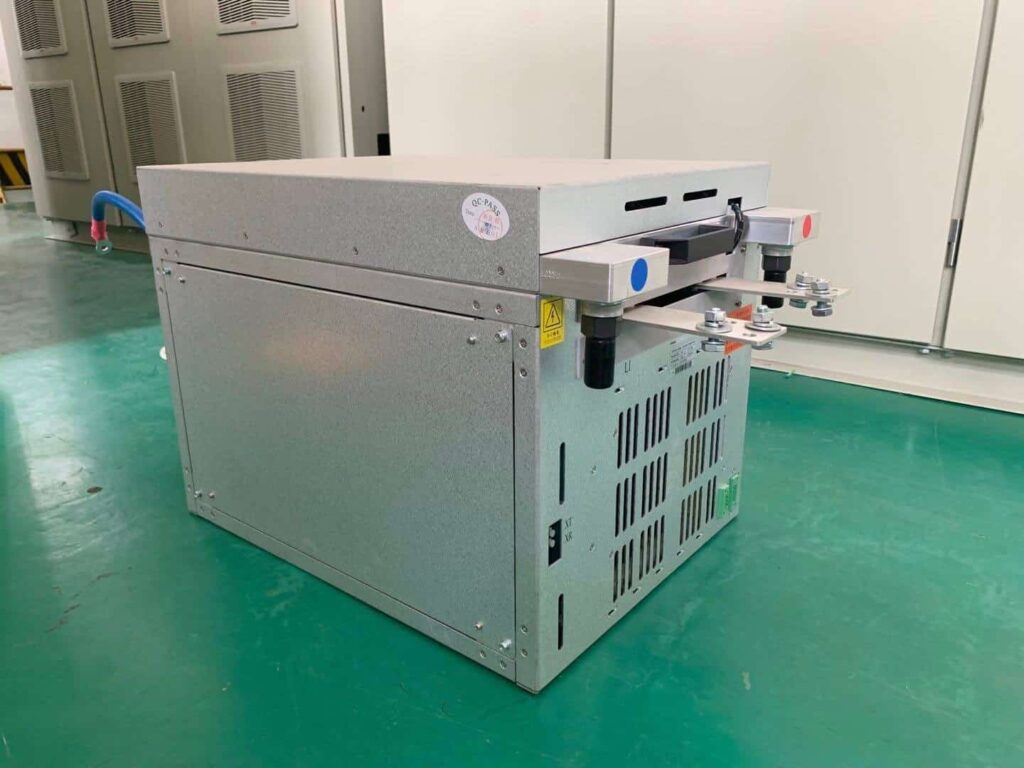

Пристрій працює просто — перетворює мережевий сигнал і формує нову частоту та напругу, які потрібні вашому обладнанню. Завдяки цьому двигуни стартують плавно, без ударних струмів, а швидкість змінюється м’яко й передбачувано. Прилад «спілкується» з датчиками тиску, рівня або витрати, підтримує задане значення і тримає процес стабільним. У типовій насосній це означає рівний тиск без гідроударів, у вентиляції — точний повітрообмін із меншим шумом, на конвеєрі — рівномірну подачу без «просідань». Для задач із високими вимогами до динаміки варто звернути увагу на Hiconics серії HIVERT-Y/T-VF з векторним управлінням, а там, де критичне відведення тепла або чистота шафи — на Hiconics серії HIVERT-YT з водяним охолодженням.

Підбір перетворювача частоти для асинхронного двигуна

Спочатку ознайомтесь з табличкою на електродвигуні — номінальний струм, напруга, частота та спосіб з’єднання обмоток. Далі визначте режим. Якщо процес тривалий та інерційний, вистачить базових алгоритмів і помірного запасу по струму. Якщо потрібен момент «знизу» і швидка реакція на коливання навантаження — беріть вектор і, за потреби, ставте енкодер. Оцініть механіку та трасу до мотора — довгі кабелі краще екранувати, а для мереж із високим рівнем завад використовувати вхідний дросель. Такий підхід дає можливість зробити правильний вибір без переплат і без ризику зупинок у пікові моменти.

На що звертати увагу при виборі перетворювача

Перш ніж переходити до параметрів, зафіксуйте просту послідовність — спочатку звіряєте паспорт електродвигуна і характер процесу, потім оцінюєте місце встановлення, після цього підбираєте тип керування та додаткові опції. Паспорт дає базу для вибору потужності і допустимої напруги, режим роботи підказує, чи потрібен скаляр чи вектор, а умови на об’єкті визначають вимоги до охолодження, кабелів і захисту від завад.

Потужність пристрою

Орієнтуйтеся не лише на кіловати з шильдика, а на крутний момент і робочу криву механізму. Для насосів і вентиляторів головне — плавне регулювання витрати з мінімальними втратами, для екструдерів і пресів — момент на малих обертах. Невеликий запас по струму підвищує ресурс силових модулів і зменшує ризик відключень під час розгону. Важливо, щоб потужність приводу та можливості перетворювача збігалися з режимом, інакше ви отримаєте перегрів або «задихання» на піках.

Вхідна напруга

Перевірте мережу і допустимі відхилення. Для невеликих об’єктів підійде 1-фазний ввід із трифазним виходом на привод, для цехів стандартом залишається 3-фазний. Якщо є просідання або імпульсні завади, у паспорті шукайте діапазон допусків та рекомендації виробника щодо фільтрів. Стабільна вхідна мережа — це менше аварій і довший строк служби. За великої довжини ліній перевірте падіння напруги та температуру всередині шафи — це напряму впливає на роботи у спеку.

Умови роботи

Пил, волога, температура, висота встановлення і вентиляція — все це впливає на роботу. У «важких» цехах беріть корпус із підвищеним класом захисту IP, правильно організовуйте відведення тепла, не кладіть силові та сигнальні кабелі в одному лотку. На довгих трасах до двигуна використовуйте екрани та робіть короткі заземлювальні з’єднання без «петель». У складних умовах частіше допомагає рідинне охолодження — воно виносить тепло з шафи і стабілізує режим силових модулів.

Як уникнути поширених помилок при виборі та встановленні

Типові збої легко попередити, якщо врахувати кілька моментів. Чітко опишіть процес — тривалість, пуски, коливання навантаження — і зіставте його з алгоритмом керування. Заздалегідь перевірте сумісність інтерфейсів із ПЛК та системою диспетчеризації, щоб контролер бачив усі потрібні сигнали. Розділяйте силові та сигнальні траси, використовуйте правильний переріз і екрани, а на «шумних» підстанціях ставте мережевий дросель. Налаштуйте захисти від перевантаження, перегріву, «сухого ходу» і зворотного тиску — для насосів це критично.

Наприклад, для шаф із частотним перетворювачем у чистій щитовій зазвичай достатньо IP20–IP31, а в пилі та волозі краще брати IP54–IP66. Важливо, щоб клас IP зберігався по всьому контуру — дверні ущільнювачі, оглядові вікна, фільтри, вентиляційні панелі і кабельні вводи мають відповідати тому самому рівню. У вологих приміщеннях потурбуйтесь про відведення конденсату та антикорозійні матеріали — нержавіюча сталь або покриття з підвищеною стійкістю продовжують ресурс.

На об’єктах із мийкою під тиском орієнтуйтесь на IP66–IP69K і виключайте перфоровані вставки — інакше захист втрачається. У таких місцях доречні герметичні рішення або рідинне охолодження. Пам’ятайте, що IP не описує ударостійкість — для цього є окремий показник IK, тож у прохідних зонах і біля візків дивіться ще й на механічну міцність. І головне — плануйте сервіс так, щоб можна було швидко замінити фільтр, підтягнути клеми і перевірити ущільнення без порушення герметичності.

Правильний вибір спирається на три речі — відповідність алгоритму процесу, коректні електричні параметри і реальні умови об’єкта. Коли потужність і напруга відповідають навантаженню, вхідна мережа стабільна, а умови враховані під час монтажу, частотний перетворювач працює якісно і довго. Якщо потрібна точність на малих обертах або різка динаміка — допоможе вектор, а для роботи у запиленому приміщенні або з жорсткими тепловими вимогами доречні системи з рідинним контуром. Саме для таких сценаріїв існують серії з векторним керуванням і рішення з водяним охолодженням, що закривають широкий спектр задач від простих приводів до складних технологічних ліній.
