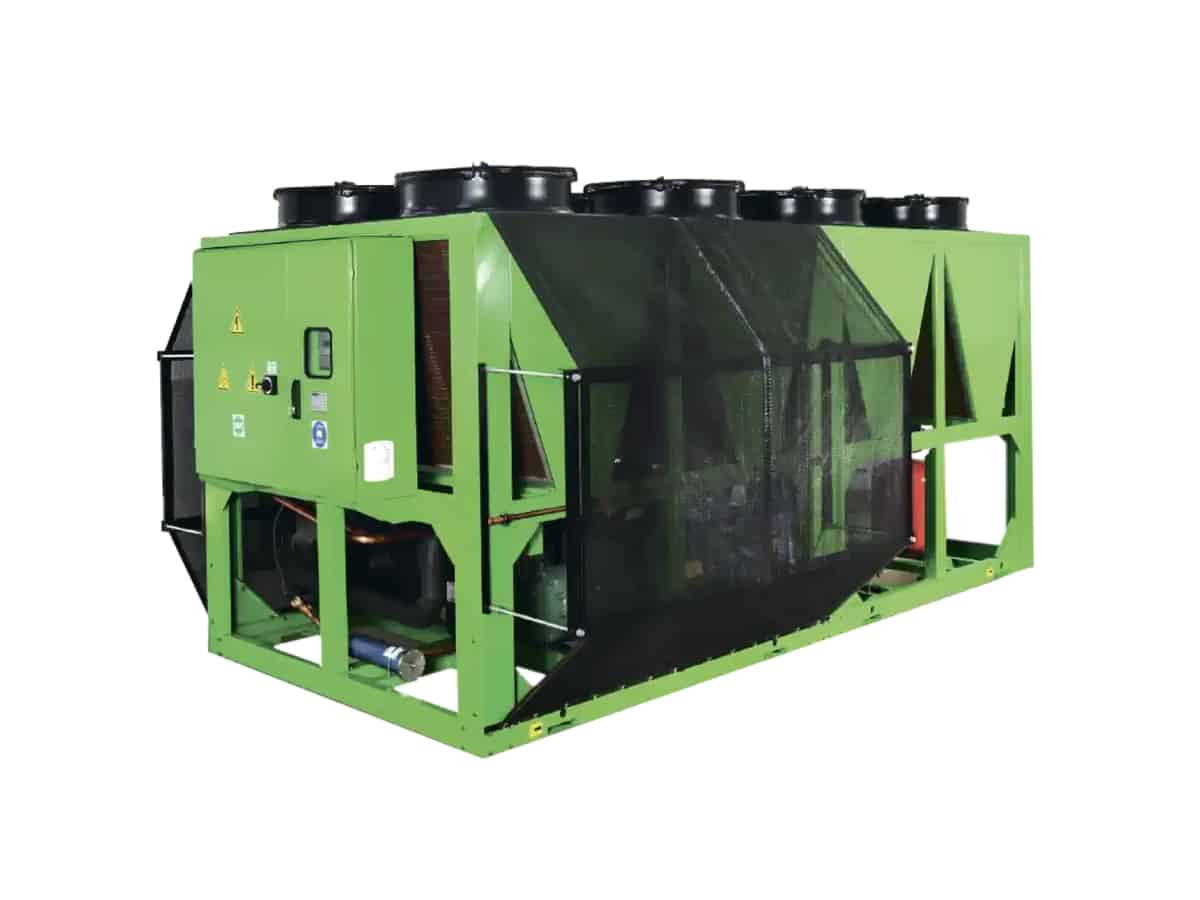

Робота чиллера серії EBHV – FC

Принцип роботи

Мікропроцесорна система управління: У пристрої використовується мікропроцесорна система управління. Система контролює і виводить свідчення вх/вих температури рідини, температуру навколишнього повітря, тиск холодоагенту на всмоктуванні і нагнітанні, час роботи компресора, всі збої або тривоги, що відбулися в системі, історію повідомлень.

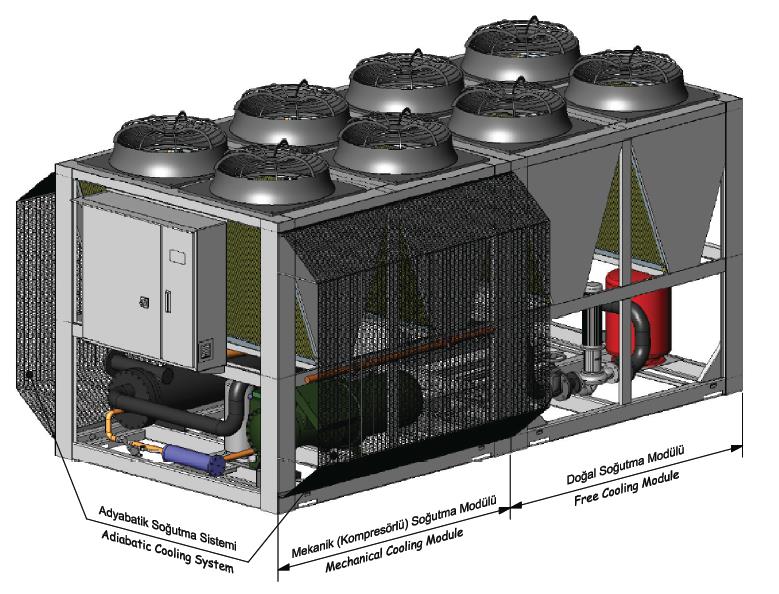

Мікропроцесорна система управління вирішує, які модулі (компресорний -і / або вільне охолодження) будуть активні залежно від температури навколишнього середовища і необхідної температури води на виході. Час роботи кожного компресора збалансовано так, щоб забезпечити оптимальну ефективність установки.

Free Cooling (секція): Вільне охолодження. Принцип полягає в безпосередньому використанні холодного зовнішнього повітря в осінньо-зимовий період року. Для цього система доповнюється секцією теплообмінника з контуром охолодження по незамерзаючій рідині (водним розчином етилен/пропілен гліколю). Даний розчин, в свою чергу, для більшої ефективності обдувається осьовим вентилятором з прямим приводом. Така секція «вільного охолодження» дозволяє скоротити час роботи компресора, що є головним споживачем електроенергії системи охолодження, і тим самим істотно підвищити її економічність.

Чиллери з функцією Free Cooling дозволяють економити до 60% електричної потужності в рік в залежності від температури навколишнього середовища. Термін окупності 1-1,5 року.

3-ходовий клапан: 3-ходовий клапан, який управляється сервоприводом, відкриває або закриває порти введення в залежності від вхідного сигналу від мікропроцесора. Триходовий клапан працює в режимі «вкл./викл».

Гідравлічний модуль: Є опцією (не включається в стандартну поставку) і являє собою циркуляційний насос з розширювальним баком, запобіжним клапаном, манометром, запірною арматурою, фланцями.

Чиллер Далгакиран має такі переваги:

• Споживання енергії знижується значно протягом усього року.
• Екологічно чистий через більш низький викид вуглецю.
• Зниження витрат на обслуговування.
• Збільшений термін служби компресора.
• Простота монтажу і легкість в експлуатації пристрою.

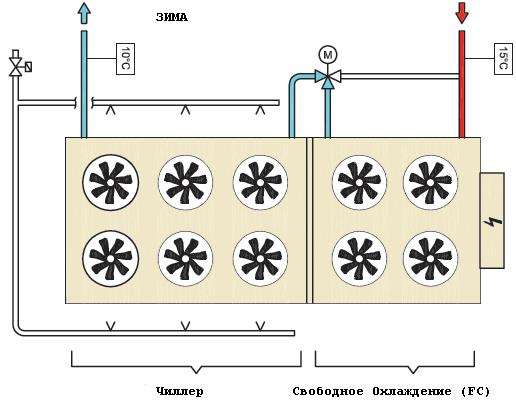

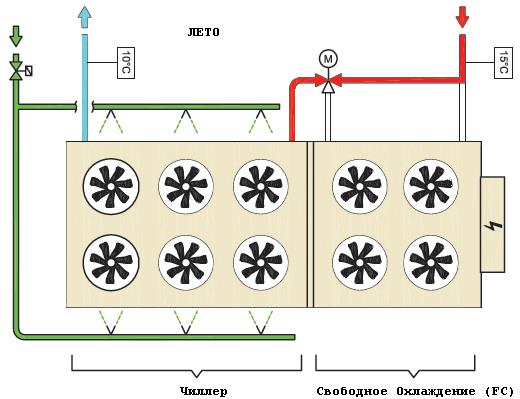

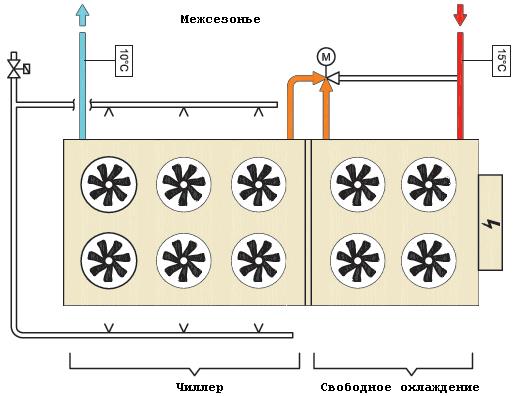

Система працює в автоматичному режимі, порядок і послідовність включення в роботу модуля вільного охолодження (FC) або паро-компресійного блоку, або їх спільну роботу визначається алгоритмом мікропроцесора. Наприклад, влітку, коли температура навколишнього повітря вище 36 ° С, автоматика системи підключає адіабатичне охолодження, яке знижує тиск конденсації газу в конденсаторі, тим самим збільшуючи холодопродуктивність чиллера. У міжсезоння, коли температура повітря знизилася, наприклад до +12 ° С, а на споживача потрібно подати +10 ° С, система частково охолоджує воду в модулі вільного охолодження (FC) і доохолоджується в компресорному блоці, тим самим, частина електроенергії, що витрачається на охолодженні, економиться. У зимовий період, коли температура повітря близько +5 С або нижче, працює тільки модуль вільного охолодження (FC), а компресорний блок не включається взагалі.
