Чилери та фанкойли: які бувають і як вони працюють

Зв’язку «чилер-фанкойл» варто ставити тоді, коли у будівлі або на виробництві потрібно охолоджувати багато приміщень. Така система централізовано готує охолоджену воду та розподіляє «холод» у зони, де це потрібно. Завдяки водяному контуру охолодження працює стабільно, легко масштабується і дає точний контроль температури.

Що таке чилери та фанкойли

Чилер — це автономний охолоджувач води або водно-гліколевої суміші. Через випарник він відбирає тепло і передає його у конденсатор, а далі назовні. Фанкойл — кінцевий прилад у кімнаті з теплообмінником і вентилятором. Він приймає носій від чилера і передає «холод» у повітря приміщення. Разом ці вузли утворюють єдину систему з локальним керуванням, де принцип роботи простий — чилер готує носій, фанкойл віддає його у потрібну зону.

Розглянемо ключові особливості та переваги пари чилер-фанкойл:

• висока гнучкість зонального керування і незалежне регулювання температури для різних кімнат;
• добра масштабованість від невеликого офісу до цеху з кількома гілками;
• менше зовнішніх блоків порівняно зі спліт-системами, акуратний фасад;
• стабільна робота за різних навантажень завдяки буферній ємності та автоматиці.

Все це пояснює, чому така зв’язка часто виграє у проєктах, де важливі переваги керованості і стабільності.

Особливості системи чилер-фанкойл

У такій архітектурі виробництво «холоду» відділене від його розподілу. Це дає рівномірні витрати, нижчий шум у приміщеннях і прогнозоване енергоспоживання. Автоматика підтримує задані параметри, а буфер згладжує пуски компресорів. Для користувача це означає надійне охолодження без «гойдалок» температури.

Базова конфігурація даної системи виглядає так:

• компресорний контур чилера з випарником і конденсатором;
• гідромодуль з насосами, розширювальною ємністю та буфером;
• розподільча гідравліка з балансувальними клапанами та фільтрами;
• фанкойли з вентилятором, теплообмінником і регулювальним клапаном.

Разом ці елементи формують поєднання генерації і роздачі «холоду», де зручно виконувати сервісне обслуговування і тримати акустику на комфортному рівні. У цій архітектурі виробництво «холоду» відокремлене від його розподілу, тому легше керувати температурою в кожній зоні й тримати стабільну роботу під частковими навантаженнями.

Коли ви проєктуєте контури, звертайте увагу на мінімально допустиму витрату через випарник чилера — якщо навантаження «дрібниться», буферна ємність вирівнює гідравліку й запобігає частим пускам компресорів. У розгалужених мережах з багатьма гілками добре працює схема primary-secondary (її ми розглянемо пізніше) з гідравлічним розділенням або пластинчастим теплообмінником — так простіше керувати витратами та перепадом тиску у споживачів.

Для керування витратами у фанкойлах зручно застосовувати PICV-клапани — вони дають потрібну витрату і зменшують ризик перегріву/переохолодження зон. Датчик перепаду тиску доцільно ставити на найдальнішу гілку, а не в машинному відділенні — так частотні приводи насосів триматимуть саме той тиск, який реально потрібен мережі.

Для довгого ресурсу потрібна підготовка води — фільтрація, контроль pH та жорсткості. На відкритих ділянках і в міжсезоння допомагає гліколь необхідної концентрації, у теплу пору року корисний фрі-кулінг — за низької температури зовнішнього повітря чилер охолоджує воду майже без роботи компресора.

Принципи роботи чилерів та фанкойлів

Компресійний цикл чилера працює так: компресор стискає холодоагент, у конденсаторі він віддає тепло і конденсується, у випарнику закипає і відбирає тепло у води. Керований електронний ТРВ та інвертор працюють плавно — саме цей принцип роботи забезпечує економічне енергоспоживання. У фанкойлі все простіше: вентилятор проганяє повітря через теплообмінник і швидко доводить температуру приміщення до заданої.

Розглянемо ключові переваги такої технології, щоб ви змогли швидко оцінити, чому вибір водяної схеми доречний для офісів і виробництв:

• точне зональне керування без перетікання повітря між приміщеннями;
• довгий ресурс компресорів завдяки зменшенню кількості пусків;
• зручне обслуговування у машинному відділенні, мінімум робіт на фасаді;
• нижчий рівень шуму у кімнатах завдяки віддаленому джерелу «холоду».

У підсумку проєктувальник отримує керованість і адаптивність, а власник — прогнозовані витрати та менший ризик простоїв.

Чим відрізняється фанкойл від чилера

Чилер — це джерело «холоду» для всієї будівлі, а фанкойл — кінцевий прилад, що передає цей «холод» у повітря конкретної зони. Саме таке поєднання дає змогу масштабувати будівлю і не втрачати керованість.

Потужність чилера визначає, скільки кіловат (або тонн холоду) ви реально можете роздати мережею, тоді як потужність фанкойла визначає, наскільки швидко й тихо він здатен охолодити саме свою кімнату. Додавання нових фанкойлів не збільшує загальну холодопродуктивність, якщо чилер і насоси не розраховані на більшу витрату та необхідний перепад температур.

Коли вибираєте фанкойл, має значення тип гідравліки. У двотрубних системах той самий теплоносій може бути і холодним, і теплим залежно від сезону, тому перехідні періоди вимагають продуманого графіку. У чотиритрубних фанкойлах контури охолодження і нагріву розділені, тож один фасад може охолоджуватись, а інший — підігріватись. Це зручно для будівель з різною інсоляцією.

Фанкойл також відповідає за акустику та якість повітря у приміщенні. Рівень шуму бажано тримати на 30–35 дБА для переговорних і готельних номерів, у коридорах допустимо вище.

Також корисно пам’ятати кілька типових помилок і їхні наслідки:

• Невірний вибір клапанів і балансування гілок призводить до завищеної витрати на близьких приладах і «голодування» далеких, що видно за скаргами на перегрів/переохолодження.
• Ігнорування точки роси в налаштуваннях. За низької температури подачі без контролю конденсату з’являються вологі плями, грибок і аварійні зупинки.
• Недооцінка акустики і сервісного доступу. Занадто високі швидкості на вентиляторах, щільні стелі без ревізійних люків — і обслуговування перетворюється на проблему.

Коли ви чітко розділяєте роль джерела холоду та кінцевих приладів, система працює довго і якісно, а розширення і модернізації проходять швидко і недорого.

Різновиди чилерів та фанкойлів

Розглянемо основні види чилерів та фанкойлів:

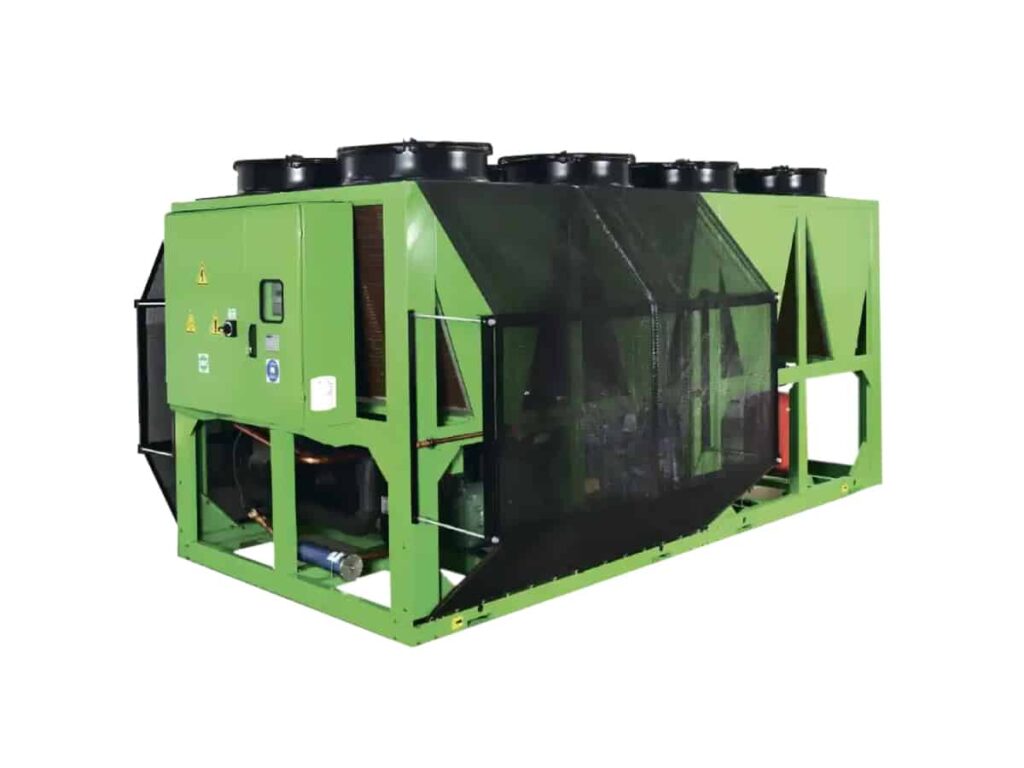

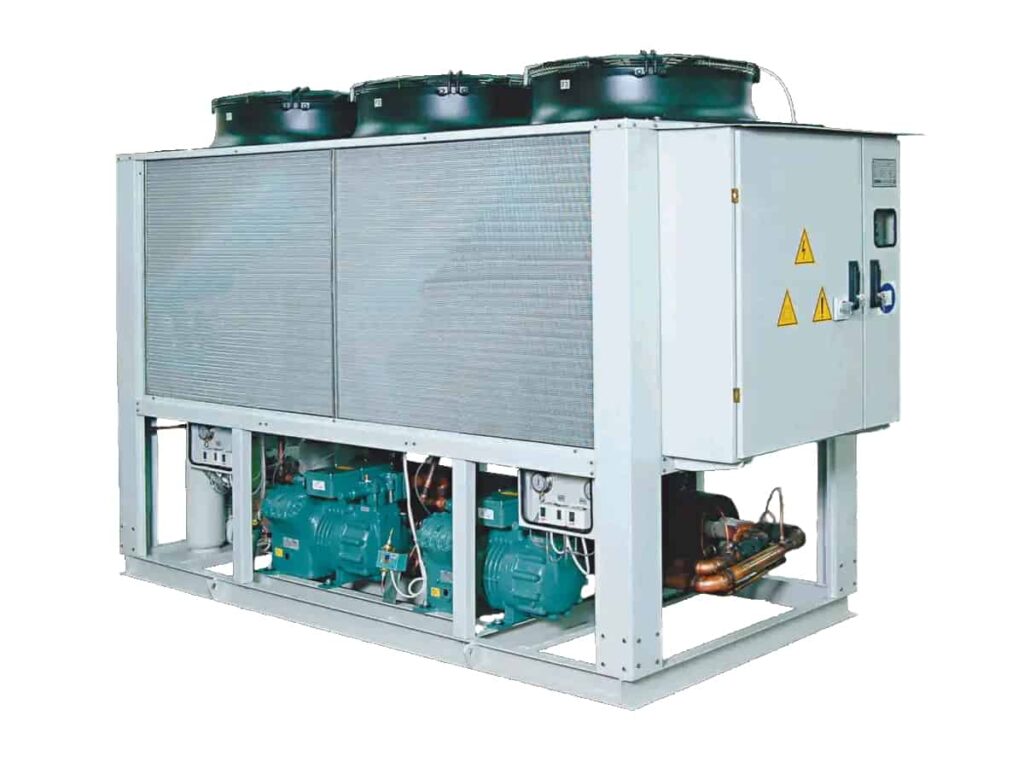

• Повітряні чилери. Прості у встановленні, без градирні, добре підходять для середніх навантажень. За спекотної погоди потребують коректної вентиляції об’єкта. Перевага — швидкий запуск і гнучкий вибір за габаритами.
• Водяні чилери. Працюють у зв’язці з градирнею, стабільно тримають ефективність влітку, тихіші на території. Рішення для великих об’єктів з постійним навантаженням і акцентом на екологічність та економіку.
• Фанкойли. Настінні, підлогові, касетні, канальні — монтаж можна виконати відповідно до архітектури і вимог до акустики. Можуть бути двотрубними та чотиритрубними. У версіях з EC-вентиляторами (Electronically Commutated) нижче енергоспоживання, а регулювання плавніше. Фанкойли можуть мати різну потужність, яка безпосередньо впливає на ефективність роботи.

Розглянемо практичні відмінності — це допоможе підібрати потрібний тип під ваші завдання:

• Повітряне відведення тепла. Швидкий монтаж і автономність. Підходить там, де важлива швидка реалізація.
• Водяне відведення тепла. Краща сезонна економіка і тиша. Доречне на великих об’єктах із рівномірною роботою протягом року.
• Настінні та підлогові фанкойли. Зручні для кабінетів і невеликих кімнат, де потрібен акуратний монтаж без підвісних стель.
• Касетні та канальні фанкойли. Рішення для open-space і коридорів, коли потрібен широкий розподіл повітря та прихована установка.
• EC-вентилятори у фанкойлах. Менше енергоспоживання і тонший контроль швидкості, приємніші акустичні характеристики.

Такі орієнтири допоможуть вам правильно вибрати обладнання.

Варіанти систем чилер-фанкойл

Існує кілька базових схем розводки:

• Primary-only — коли один насосний контур чилера одночасно прокачує споживачів. Це мінімум обладнання, але складніше тримати витрати на різних гілках.
• Primary–secondary — окремий контур чилера і окремий контур споживачів, між ними гідрострілка або теплообмінник. Така побудова стабільніша на об’єктах з багатьма гілками та різними режимами.
• Variable Primary Flow — змінний потік у первинному контурі за сигналами витрати і перепаду тиску. Це економить енергію насосів і дає кращу адаптацію до реального навантаження.

Добре налаштована гідравліка вирівнює температури і покращує безпеку роботи установок.

Як правильно вибрати та поєднувати чилер з фанкойлом

Починайте з теплового балансу — розділіть постійні та змінні навантаження, зони з різними графіками і пікові години. Виберіть температуру подачі і очікуваний перепад на звороті — це впливає на вибір теплообмінників і насосів. Далі підберіть види чилерів і фанкойлів під акустику, архітектуру та обслуговування.

Щоб уникнути типових помилок на етапі підбору, приведемо короткий практичний чекліст:

• рахуйте запас потужності на розвиток, але не завищуйте у рази;
• перевіряйте втрати тиску на довгих гілках і балансування контурів;
• продумайте дренаж конденсату, теплоізоляцію і доступ до фільтрів;
• узгодьте рівень шуму.

Якщо виконати ці кроки, поєднання обладнання вийде збалансованим, а загальна безпека і надійність системи зростуть.

Зв’язка чилер-фанкойл — це масштабована система охолодження для будівель будь-якого класу. Чіткий принцип роботи, зрозумілі види обладнання і продумане поєднання у гідравліці забезпечують стабільне охолодження, керовану потужність і високу адаптивність. Коли ви враховуєте вимоги до акустики, сервісу та обслуговування, ви отримуєте надійну безпеку і прогнозоване енергоспоживання.
