Чилер для льодового катка – технічні особливості обладнання

Одна зі сфер застосування низькотемпературних чилерів – створення ковзанок на вулиці або в приміщенні. Головна вимога, що пред’являється до чилера для льодових ковзанок, – можливість підтримувати температуру холодоносителя в діапазоні від -9 до -12 ° C. Залежно від площі льодового покриття і умов його експлуатації система для створення льоду може сильно відрізнятися. Так, для повноцінної хокейної льодової арени може знадобитися установка продуктивністю до 300 кВт. Маленькі сезонні катки та ковзанки в ТРЦ можуть обходиться на порядок менш потужним обладнанням, яке при необхідності легко транспортувати.

У «Далгакиран компресор Україна» ви можете замовити систему охолодження, в якій наші фахівці врахують всі особливості об’єкта і специфіку його використання.

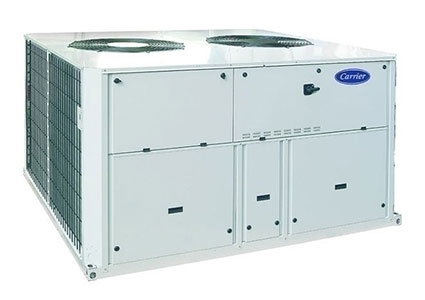

Що таке низкотемпературни чилер?

Чилер з температурою кипіння фреону в випарнику від нуля градусів за Цельсієм і нижче вважається низькотемпературним. Для роботи даного виду обладнання не підходить вода, а використовуються антифризи. Залежно від технічних умов та необхідної температури холодоагенту застосовуються незамерзаючі розчини різного складу і концентрації. У таких чилерах використовуються спеціальні низькотемпературні фреони.

Технічні особливості низкотемпературних чилерів

В основі такого холодильного обладнання застосовуються спеціальні низькотемпературні компресори, здатні працювати з хладонами, що мають температуру кипіння до -45 °C.

Випарник застосовують тільки кожухотрубного типу, а також спеціальні насоси для роботи з низькотемпературними рідинами.

Всі холодильні контури мають теплоізоляцію з поліпшеними теплоізоляційними характеристиками.

В цілому, все це здорожує конструкцію і підвищує споживання електроенергії в порівнянні з «звичайними» середньотемпературними чилерами.

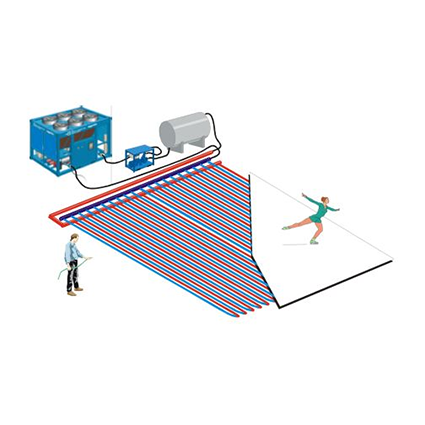

Як влаштовано крижане поле?

В основі поля знаходиться рівна бетонна плита, яка служить фундаментом. Поверх неї знаходиться шар теплоізоляції, щоб плита не промерзала сама і в той же час не викликала подтаіваніе льодового покриття. Поверх теплоізоляції йде шар гідроізоляції, який не допускає протікання води. Сама заливка поля проводиться в кілька етапів – шарами. Це потрібно для прискорення процесу створення льодового покриття і забезпечення його міцності. Тонкий шар швидше і рівномірніше замерзає, а в якості проміжних армуючих шарів укладається армована сітка.

Чилери для льодових арен

Таке обладнання повинно мати можливість роботи в широкому діапазоні температур з регулюванням холодопродуктивності, високий ККД і коефіцієнт охолодження.

Оскільки у чилерів такої потужності пускові струми перевищують робочі в два-три рази, то для них передбачається система плавного пуску компресора.

Система датчиків температури в комплексі з автоматикою дозволяє підтримувати льодове покриття в оптимальному стані, незалежно від пори року. Крім того, може бути реалізована підтримка віддаленого моніторингу та управління.

Чилер для мобільного льодового катка

У зимову пору року нерідко можна зустріти вуличні льодові катки. Їх невелика площа і більш скромні вимоги до якості льодового покриття дозволяють використовувати для їх створення низькотемпературні чилери малої потужності. Таке обладнання досить легко перевозити і воно не вимагає великого простору для розміщення.

В якості основи використовують не тільки бетонні плити, іноді обходяться асфальтом або дерев’яним покриттям. Головна вимога – рівна поверхня. У будь-якому випадку потрібні додаткові шари теплоізоляції і вологоізоляції, а також відведення конденсату. Для мобільного катка використовується гнучка система охолодження підкладка – так званий «айс-мат». Її зручно транспортувати, а ризик пошкодження досить низький.

Що стосується температур, то максимальна температура, при якій ще доцільно підтримувати крижане покриття, не повинна перевищувати +10 °С.

Можливість швидкого розгортання обладнання, його висока зносостійкість робить такий специфічний сезонний бізнес по будівництву льодових ковзанок досить привабливим.
