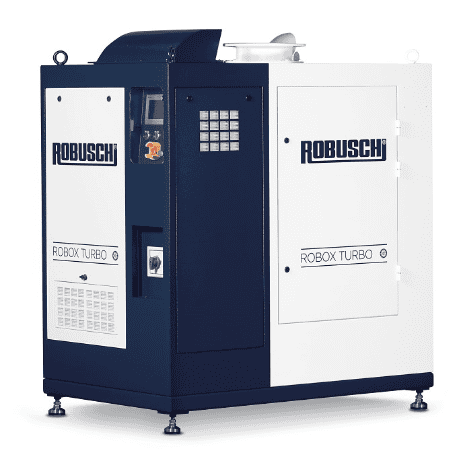

Повітродувки серії Robox Turbo

Опис

Радіальні повітродувки, або турбоповітродувки, дійсно мають кілька важливих переваг, що робить їх вигідними для використання на очисних спорудах, зокрема в процесах аерації. Вони дозволяють знижувати енергоспоживання завдяки використанню повітряних підшипників, що зменшують тертя та зношування частин. Така технологія, яка зазвичай використовується в реактивних двигунах, сприяє підвищеній ефективності й довговічності обладнання.

Крім того, завдяки своїй конструкції, ці повітродувки можуть працювати на високих обертах і забезпечують високий рівень повітряного потоку при меншому енергоспоживанні. Це робить їх дуже привабливими для застосувань, де важлива економія енергії, наприклад, в аераційних системах для очищення води.

Турбоповітродувки здатні забезпечити продуктивність по повітрю до 26 500 м3/год, робочий тиск до 1,5 бар.

Повітряна частина (турбіна)

• Динамічний відцентровий повітродувний агрегат для безмасляного атмосферного повітря
• Одинарні або здвоєні литі робочі колеса з 5-осьовим динамічним балансуванням, виготовлені
  з литого алюмінію AL7075-T651
• Корпус з інтегрованою системою повітряного охолодження, що складається з середньої
  частини та спіралі робочого колеса, виготовлений з литого алюмінію AC4C -T6
• Одноступінчатий з інтегрованими вентиляторами охолодження, виготовленими з
  високоякісної нержавіючої сталі TC4
• Багатореберні повітряні підшипники подвійної дії, що забезпечують бічну та осьову підтримку.
• Виготовлені зі сплаву Inconel x-750
• Подвійні лабіринтні ущільнення, встановлені на кожному кінці валу.

Приводний вал і повітряний підшипник

Приводний вал

• Виготовлені та оброблені з нержавіючої сталі SUS420-JS у версіях з одним або двома
  робочими колесами, підтримуються двома багатореберними повітряними підшипниками.

Багатошарові повітряні підшипники

• Підшипникові вузли приводу мають багатореберні повітряні підшипники та аеродинамічну
  конструкцію.
• Комбінований підшипник призначений для витримування як радіальних, так і осьових
  навантажень і виготовлений зі сплаву Inconel X-750.
• Із захисним та антиабразивним 2-ступеневим тефлоновим покриттям.
• Відмінна стабільність як на високих, так і на низьких швидкостях, а також самопозиціонування
• 100% безмасляна конструкція

Зворотний клапан

• Зворотний клапан, встановлений на випускному глушнику, запобігає зворотному
  обертанню повітродувки при роботі з декількома повітродувками.
• Виготовлений з нержавіючої сталі з порошковим покриттям
• Одновальна конструкція “ butter-fly”
• Призначений для роботи при температурі >200 0C
• Доступні у вигляді “дискової вставки” або фланцевого виконання – DIN 150-500

Запобіжний клапан B.O.V.

• Вбудований запобіжний клапан з гумовою діафрагмою та пружиною з нержавіючої сталі
• Електропневматичний з зовнішнім шумоглушником
• Необхідний для вирівнювання тиску в системі під час запуску/зупинки повітродувки
• Має функцію безпечного спрацьовування у випадку перевищення тиску в системі
• Клапан контролюється контролером PLC / HMI повітродувки з можливістю регулювання
  параметрів до 10%.

Техноологічні повітряні фільтри

Фільтри механічного очищення для технологічного повітря

• Двоступенева фільтраційна система, виготовлена з паперового/поліефірного
  прядильного (нетканого) матеріалу
• Фільтрація 5.0 мкм
• Ефективність очистки 91.2%
• Клас G4 / ASHRAE 521./ 52.2 відповідно до EN779

Повітряні фільтри для охолодження електрошафи

• Одношарова, виготовлена з паперу з додаванням поліестерних волокон
• Фільтрація 5.0 мкм
• Клас G4 / ASHRAE 521./ 52.2 відповідно до EN779

Шумоглушники повітрозабірника та охолодження двигуна

• Інтегрований у кожну акустичну панель
• Спеціальний канал для ефективного охолодження та зменшення шуму
• Резонансна технологія в дизайні
• Розсіює турбулентне повітря, підвищуючи загальну ефективність і знижуючи рівень шуму

Звукоізоляційний кожух

• Звукоізоляційний корпус, модульної конструкції, що складається з незалежних електричних і
  механічних секцій. Виготовлений з оцинкованої гарячекатаної сталі SS400. Ізольований
  нетканим вогнестійким волокном з базальтової вати (ISO 3795).
• Спеціальний повітропровід для високоефективного охолодження
• 2-етапне порошкове покриття
• Електрична шафа та опорна рама. Синій (RAL 5003)
• Механічна частина. Білий (RAL 9003)
• Регульовані ніжки для зручності монтажу – з фіксатором
• Інвертовані гумові ущільнювачі дверей для забезпечення герметичності
• Вентиляційні решітки зі спеціальними повітряними фільтрами
• IP54 за конструкцією (для дверей доступна версія IP55)
• Допоміжні вентилятори охолодження в електричній шафі, 400 В / 3 фази / 50 або 60 Гц
• З’ємні двері для легкого огляду та обслуговування
• Глушник на вході для низького рівня вібрації та зменшення рівня шуму <80 дБА (ISO3744)

Електричний приводний двигун

• Високоефективний високошвидкісний синхронний двигун з повітряним
  охолодженням з постійними магнітами (PMSM)
• Корпус виготовлений з литого алюмінію AC4C-T6
• Вал з нержавіючої сталі з нікель-хромовими електромагнітами
• Джерело живлення 400 В +/- 10% при 50 Гц і 460 В +/-10% при 60 Гц (2 полюси)
• Сертифікований для застосування CE, UL, CSA та EAC
• Прямий привод
• Робоча швидкість від 19 000 до 42 000 об/хв
• Температурний клас B за стандартом IP55
• Клас ізоляції H
• Сервіс-фактор 1.2
• Подвійні датчики PTC
• Підходить для застосування з ЧРП 380-460 В / вхідна частота 45-66 Гц
• Поставляється з базовою рамою та панеллю електричних з’єднань.

Привод з регульованою швидкістю

• Кожна повітродувка поставляється з високоефективним вбудованим ЧРП з повітряним
  охолодженням зі ступенем захисту IP65 або Yaskawa (< 250 к.с.) або VACON (> 250 к.с.)
• Низький рівень шуму завдяки інтегрованій фільтрації гармонійних електромагнітних
  випромінювань
• Дросель змінного струму з робочим діапазоном 380-500 В / 45-60 Гц
• Регулювання частоти U/f, розімкнутий контур без векторного керування з можливістю
  векторного керування в замкнутому контурі
• Гальмівний момент гальма постійного струму 30%
• Аналогова вхідна напруга +10 (-10v … +10 управління), Ri=200 kμ
• 6-ть цифрових входи 18-30 В постійного струму
• Діапазон робочих температур від -10 до +40 градусів C
• Відносна вологість 0-95%, волога, що не конденсується / не викликає корозії
• Якість повітря відповідно до IEC60721-3-3, привід змінного струму в класі експлуатації
  3C2 та IEC 721-3-3, привід змінного струму в класі експлуатації 3S2
• Вібрація відповідно до IEC/EN 60068-2-6 та IEC/EN 61800-5-1
• Рівень електромагнітної сумісності C: EN61800-3, категорії C1, C2 та C3
• Сертифікація за стандартом IEC/EN61800-5-1. CE, UL, cUL та RCM
• Випробування на безпеку за стандартами IEC 60664-1 та UL840. Категорія III

Прилади

• Кожна повітродувка поставляється з вбудованим ПЛК, 7-дюймовим сенсорним екраном HMI
  і пакетом управління та зв’язку
• Дані, що відображаються, включають:  тиск всмоктування і нагнітання, температура на вході та виході, робочий тиск, частота обертання двигуна та потік повітря, енергоспоживання, аварійні сигнали, перепад тиску на повітряному фільтрі та попередження про технічне
  обслуговування
• Дисплей HMI TFT кольоровий РК-дисплей. 32K колір 65 536 миготінь з пам’яттю 2,5 Mбайт
• DC 24v +/-10% з літієвою батареєю
• Робоча температура 0- +50 градусів C і 85% відносної вологості. Клас захисту IP65
• Випробувано на відповідність стандарту CE, KC UL61010-1-2-201
• ПЛК серії X8i. 60 тис. кроків. 8 DC IN / 6 TR OUT з 4-канальним HSC і 6-канальним PTO
• Підтримується SD-карта
• Високошвидкісні послідовні порти RS232c/485
• Вбудований модуль підтримки Ethernet/IP з протоколами Modbus TCP. Кабель UTP
• підтримкою 100BASE TX і 10BASE-T
• Швидкість передачі даних 10/100 Мбіт/с. Сумісність з TCP/IP і UDP/IP – 16 підключень
• Функція RTC (годинник реального часу)
• Процесорний блок з 2 портами RS232C/485 на вибір та додатковим USB
• Відповідає вимогам RoHS
