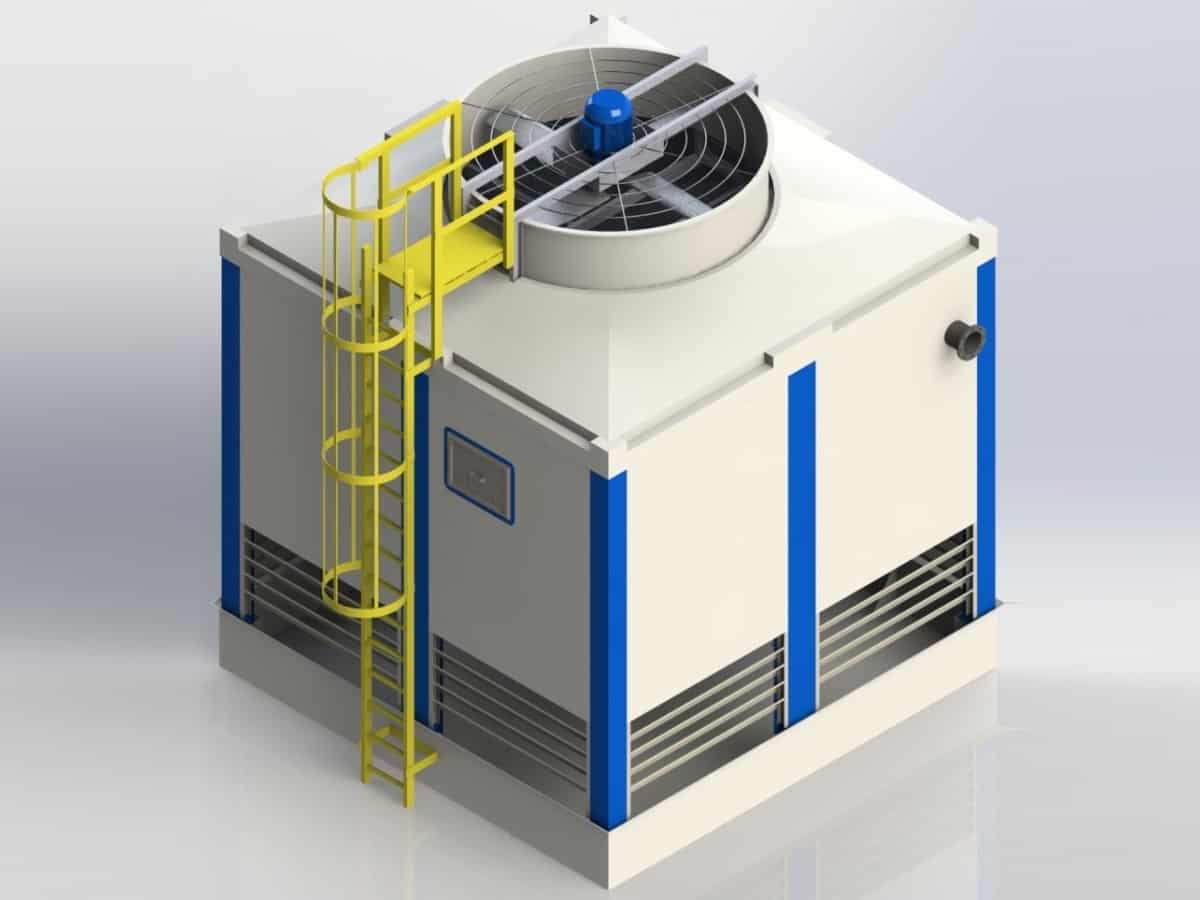

Модульні градирні NIBA

Опис

“Далгакиран компресор Україна” представляє модульні градирні “NIBA”. Компанія “NIBA” заснована в 1993 році в складі групи компаній “CENK” по виробництву і будівництва градирень.

Модульні градирні “NIBA” розроблені за вдосконаленим дизайном для забезпечення оптимального процесу охолодження. Власне виробництво дає виробнику можливість використовувати найкращі матеріали, приділяючи при виготовленні увагу найдрібнішим деталям, що відповідає насущним вимогам клієнтів.

Основні несучі конструкції градирень, обшивка, водорозподільна система, басейн та дифузори виконані з матеріалу GRP – склопластику, який є стійким до корозії, ультрафіолету і є дуже довговічним в експлуатації.

Компанія “NIBA” є повноправним членом CTI (Cooling Tower Institute), USA – Міжнародної асоціації охолоджуючих технологій, членом Турецької асоціації охолоджуючих технологій ISKID – Туреччина. “NIBA” застосовує систему управління якістю ISO 9001: 2008, а також має сертифікати ДСТУ і ЄС.

Основні переваги GRP склопластику:

• Висока питома міцність і жаростійкість
• Відмінна еластичність
• Легкість
• Висока корозійна стійкість
• Відмінні діелектричні властивості
• Чудова стабільність розмірів
• Конструктивна гнучкість
• Гнучкість монтажу (гнучкість виробництва різними методами)
• Не потребує технічного обслуговування
• Відсутня ймовірність крадіжки (не цінується як лом)
• Легкість ремонту

Що таке GRP і FRP і чим вони відрізняються?

GRP – скорочення від “Glass Reinforced Polyester” (поліестер, армований скловолокном), a FRP – скорочення від “Fiber Reinforced Polyester” (волоконноармований поліестер). Це два різних найменування однієї речовини. Градирні “NIBA” виробляються з поліестеру, армованого скловолокном (GRP або ПАС).

Комплектуючі градирень

Модульні градирні “NIBA” розроблені за вдосконаленим дизайном для забезпечення оптимального процесу охолодження. Основний корпус, басейн і дифузор градирні, що виконані зі склопластику (поліестер, армований скловолокном), який є стійкими до корозії, ультрафіолету, завдяки чому він є довговічним в експлуатації.

Внутрішні і зовнішні поверхні градирні виконані з матеріалу «Gel-Coat», з фарбувальними пігментами на основі поліестеру, стійкого до будь-яких погодних умов і УФ опромінення. Цей матеріал не тьмяніє, не деформується, має естетичний вигляд і не вимагає фарбування. Обшивка градирень виконана за технологією сендвіч з «Gel-Coat» + скловолокно + поліестер.

Вентилятори

У наших градирнях використовуються вентилятори з алюмінієвими лопатями і безшумні вентилятори зі склопластиковими лопатями. Лопаті вентиляторів регулюються. Ступиці робочих коліс вентиляторів виготовляються з алюмінієвих або металевих сплавів.

Зрошувачі

Поліпропіленові зрошувачі типу “бігуді” використовуються для води із середнім ступенем забрудненості, в забрудненому і запиленому середовищі, в системах з великою концентрацією твердих частинок у воді та аналізом води з підвищеною жорсткістю, що сприяє утворенню відкладень.

Дані зрошувачі з поліпропілену стійкі до температури до 90°С. Зрошувачі практичні в експлуатації і легко очищуються.

Плівкові зрошувачі виготовлені з особливих багатошарових ПВХ плівок. Вони забезпечують максимальне охолодження і мінімальний повітряний опір. Дані зрошувачі рекомендується використовувати при кількості суспензії у воді від 20 до 100 ррм і з нормальною жорсткістю.

Поліпропіленові (ПП) зрошувачі бризкального типу складаються з сіток, які забезпечують безперешкодний прохід повітря і води.
Зокрема, зрошувачі бризкального типу використовуються в забрудненому і запиленому середовищі, в оборотних системах з великою концентрацією суспензії понад 100 ррм, з великою жорсткістю води і значним вмістом оксидів металів. Дані зрошувачі виключають можливість закупорювання просвіту, мають жаростійкість до температури 900°С.

Система водоуловлювача

Водоуловлювачі виготовляються з ПВХ і перешкоджають крапельному уносу з потоком повітря у вигляді дрібних пилоподібних частинок і мінімізують втрати води.

Редуктори

В градирнях використовується два стандартних типи редукторів. Перший – з вертикальним входом-виходом, другий – з горизонтальним входом і вертикальним виходом. Вал і шестерні із загартованої сталі. Гільза зроблена з підшипника кочення. Корпус і кришка з сірого чавуну GG20.

Приводний вал

Двигун приводу вентилятора градирні встановлюється збоку дифузора. Між двигуном і редуктором, встановленим під вентилятором, використовується приводний вал, який являє собою гнучку систему підключення.

Дана система, забезпечує легкість технічного обслуговування двигуна, що бажано для моделей модульних градирень великих розмірів.

Форсунки

Розбризкувачі, які використовуються в градирнях, виготовлені з поліпропілену. Форсунки спеціально розроблені таким чином, щоб їх можна було легко монтувати, знімати, промивати.

Основна конструкція

Панелі корпусу, використані в конструкції градирні, виконані зі склопластику.

Склопластикові профілі володіють низькою питомою вагою, міцністю, корозійною стійкістю в агресивних середовищах, високою стійкістю до ультрафіолетового випромінювання. Дані вироби виготовляються методом пултрузії, особливість технології якої полягає в безперервній протяжці ровінгу з ниток-волокон, попередньо просочених багатокомпонентною сумішшю на основі зв’язуючих з різних смол, затверджувачів, наповнювачів і барвників.

В градирнях “NIBA” підпірки зрошувачів, водовловлювачів і водорозподілювачів, а також сходи і сервісна платформа також виконані зі склопластику, армованого скловолокном.

Вікна для сервису

В градирнях “NIBA” є сервісні вікна для технічного обслуговування. Розміри вікон 500×700 мм, виготовлені зі склопластику методом холодного пресування.
