Опис
Потужність від 7,9 кВт до 832 кВт.

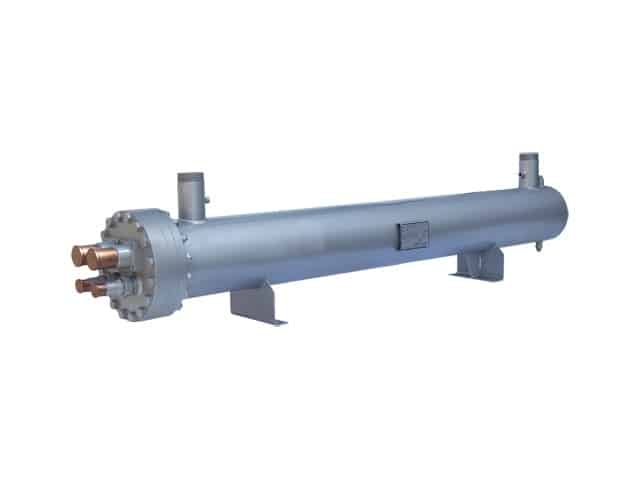

Випарники DALGAKIRAN серії ECH включають в себе 36 типів з 1-м або 2-я охолоджуючими контурами потужністю від 7,9 кВт до 832 кВт. Відповідні холодоагенти – всі гідрохлорфторвуглецеві (ГХФВ) і все гідрофторвуглецеві (ГФВ).
Спеціальна конструкція змінної зв’язки труб дає можливість легко очистити випарник. Випарники високої продуктивності не представлені в каталозі, тому якщо у вас є така потреба, зв’яжіться з нашими фахівцями.
У виготовленні випарників DALGAKIRAN ЄСП використані матеріали високої якості, які відповідають усім вимогам Європейських директив Обладнання, що працює під тиском.
- Труби, що забезпечують теплопередачу, зроблені з міді;
- Колектор, фланець, корпус (труба), трубна пластина, патрубки холодоагенту і води зроблені з вуглецевої сталі;
- Перегородки зроблені зі стійкого матеріалу до корозії;
- Болти, шпильки зроблені з легованих сталей;
- Прокладки – азбест без домішки неопрена.
Вимоги безпеки забезпечуються наступними Європейськими Директивами: дизайну, виготовлення, засобів управління і оформлення документації.
Допоміжні патрубки, патрубки зливу води і випуску повітря виготовляють на всіх типах випарників. Допоміжні патрубки призначені для контролю процесу охолодження шляхом встановлення в них спеціальних датчиків.
Можна робити зварні або фланцеві нарізні сполучення з трубами входу і виходу води. Патрубки для входу/виходу води можуть бути на вершині або по сторонах випарника. Випробувано під тиском 10 бар по воді 30 бар по холодоагенту.
Вибираємо кожухотрубний теплообмінник – випарник або конденсатор: ціна, надійність, конструкція
Кожухотрубні випарники використовуються для охолодження води або водних розчинів гліколю в чиллері. Тобто, іншими словами, самостійно без компресорно-конденсаторного блоку вони нічого не охолоджують, це конструктивний елемент холодильної машини.
Кожухотрубні конденсатори водяного охолодження використовуються для конденсації холодоагенту в холодильних установках за допомогою оборотної води. Також це конструктивний елемент холодильної машини. Сам по собі він нічого не конденсує.
Для того, що б правильно підібрати випарювач, потрібно знати, на якому хладагенті працює компресор, температуру кипіння газу, температуру конденсації газу. Що використовують в якості теплоносія – воду чи водний розчин етилен/пропіленгліколя. Витрату теплоносія, початкову і кінцеву температури холодоносія.
Для того, щоб правильно підібрати конденсатор, потрібно знати холодоагент, на якому працює компресор, температуру конденсації газу, охолоджуючу рідину (вода або антифриз), вхідні та вихідні температури рідини, а також витрату охолоджуючої рідини.
Теплообмінники DALGAKIRAN розраховані на довгий термін служби. Компактність моделей і надійність конструкції здобули славу DALGAKIRAN як якісному обладнанню для виробництв з невеликими робочими приміщеннями.
Кожухотрубні випарники DALGAKIRAN – теплообмінники, які рекомендують для заміни або для ремонту вже працюючих холодильних установок. Другий пріоритетний напрям використання наших холодильних випарників – в компаніях, які самостійно виготовляють чиллери. Вони можуть використовувати кожухотрубний випарник DALGAKIRAN в своїх системах охолодження.
| Технічні характеристики кожухотрубного випарювача DALGAKIRAN | |||||||||||||
| Тип | ЕCH- 8 |
ЕCH- 12 |
ЕCH- 17 |
ЕCH- 20 |
ЕCH- 25 |
ЕCH- 30 |
ЕCH- 35 |
ЕCH- 40 |
ЕCH- 45 |
ЕCH- 50 |
ЕCH- 55 |
ЕCH- 60 |
|
| Встановлена потужність* | кВт | 9 | 14,9 | 19,5 | 22,3 | 27,6 | 33,1 | 38,6 | 43,7 | 49,3 | 55,4 | 60,1 | 65,7 |
| Витрата води | м3/год | 1,5 | 2,6 | 3,4 | 3,8 | 4,7 | 5,7 | 6,6 | 7,5 | 8,5 | 9,5 | 10,3 | 11,3 |
| Втрати тиску | кПа | 1,1 | 3,1 | 5,1 | 1,8 | 3,4 | 4,6 | 6 | 7,3 | 8,8 | 8,4 | 9,6 | 11 |
| Об’єм газу | дм3 | 3 | 3,6 | 4,1 | 5,6 | 6 | 6,6 | 7,1 | 7,4 | 7,9 | 8,8 | 9,2 | 9,7 |
| Об’єм води | дм3 | 7,1 | 8,6 | 9,7 | 13,6 | 14,5 | 15,6 | 16,7 | 17,9 | 18,9 | 19,1 | 19,9 | 20,6 |
| Вага | кг | 42 | 46 | 48 | 60 | 62 | 64 | 66 | 68 | 70 | 99 | 101 | 104 |
| Тип | ЕCH- 65 |
ЕCH- 70 |
ЕCH- 75 |
ЕCH- 80 |
ЕCH- 90 |
ЕCH- 100 |
ЕCH- 120 |
ЕCH- 130 |
ЕCH- 145 |
ЕCH- 160 |
ЕCH- 170 |
ЕCH- 205 |
|
| Встановлена потужність* | кВт | 71,5 | 76,6 | 81,8 | 87,1 | 97,4 | 107,2 | 129,2 | 139,1 | 156,1 | 172,3 | 182,1 | 222,5 |
| Витрата води | м3/год | 12,3 | 13,1 | 14 | 14,9 | 16,7 | 18,4 | 22,2 | 23,9 | 26,8 | 29,6 | 31,3 | 38,2 |
| Втрати тиску | кПа | 12,5 | 16,3 | 17,8 | 19,5 | 22,7 | 25,9 | 28,1 | 29,3 | 33,9 | 38,1 | 40,6 | 42,1 |
| Об’єм газу | дм3 | 10,1 | 10,3 | 10,7 | 11,1 | 11,9 | 12,7 | 14,8 | 15,4 | 16,6 | 18 | 18,9 | 25,6 |
| Об’єм води | дм3 | 21,6 | 22,2 | 23 | 23,8 | 28,2 | 30,5 | 40,8 | 50,1 | 52,1 | 54,2 | 60,4 | 52,8 |
| Вага | кг | 106 | 108 | 110 | 113 | 123 | 129 | 134 | 147 | 152 | 158 | 168 | 184 |
| Тип | ЕCH- 230 |
ЕCH- 255 |
ЕCH- 290 |
ЕCH- 320 |
ЕCH- 370 |
ЕCH- 410 |
ЕCH- 465 |
ЕCH- 555 |
ЕCH- 625 |
ЕCH- 700 |
ЕCH- 770 |
ЕCH- 835 |
|
| Встановлена потужність* | кВт | 248,4 | 274,8 | 310 | 347,8 | 396,8 | 436,8 | 493,4 | 594,7 | 662 | 739,1 | 830,7 | 876,8 |
| Витрата води | м3/год | 42,6 | 47,2 | 53,3 | 59,7 | 68,1 | 75 | 84,7 | 102,1 | 113,6 | 126,9 | 142,6 | 150,5 |
| Втрати тиску | кПа | 49 | 55,9 | 60,7 | 40,2 | 47,9 | 54,2 | 65,9 | 60,3 | 67,7 | 58,3 | 66,2 | 76,3 |
| Об’єм газу | дм3 | 27 | 29 | 31,9 | 40,3 | 44,1 | 47,5 | 53,4 | 64,2 | 70 | 79,7 | 88,6 | 93,6 |
| Об’єм води | дм3 | 59,7 | 63,5 | 79,1 | 82,4 | 89,4 | 102,3 | 114,4 | 138,1 | 149,4 | 205,1 | 208,7 | 230,3 |
| Вага | кг | 196 | 204 | 230 | 248 | 262 | 283 | 306 | 396 | 418 | 549 | 567 | 609 |
* Повна потужність сума усіх контурів
- Температура кипіння: 2oС
- Тепловий опір накипу: 4,3*10-6m2K/W
- Температура води на виході: 7oС
- Перегрів: 5oС
- Температура води на вході: 12oС
- Хладагент: R 22
