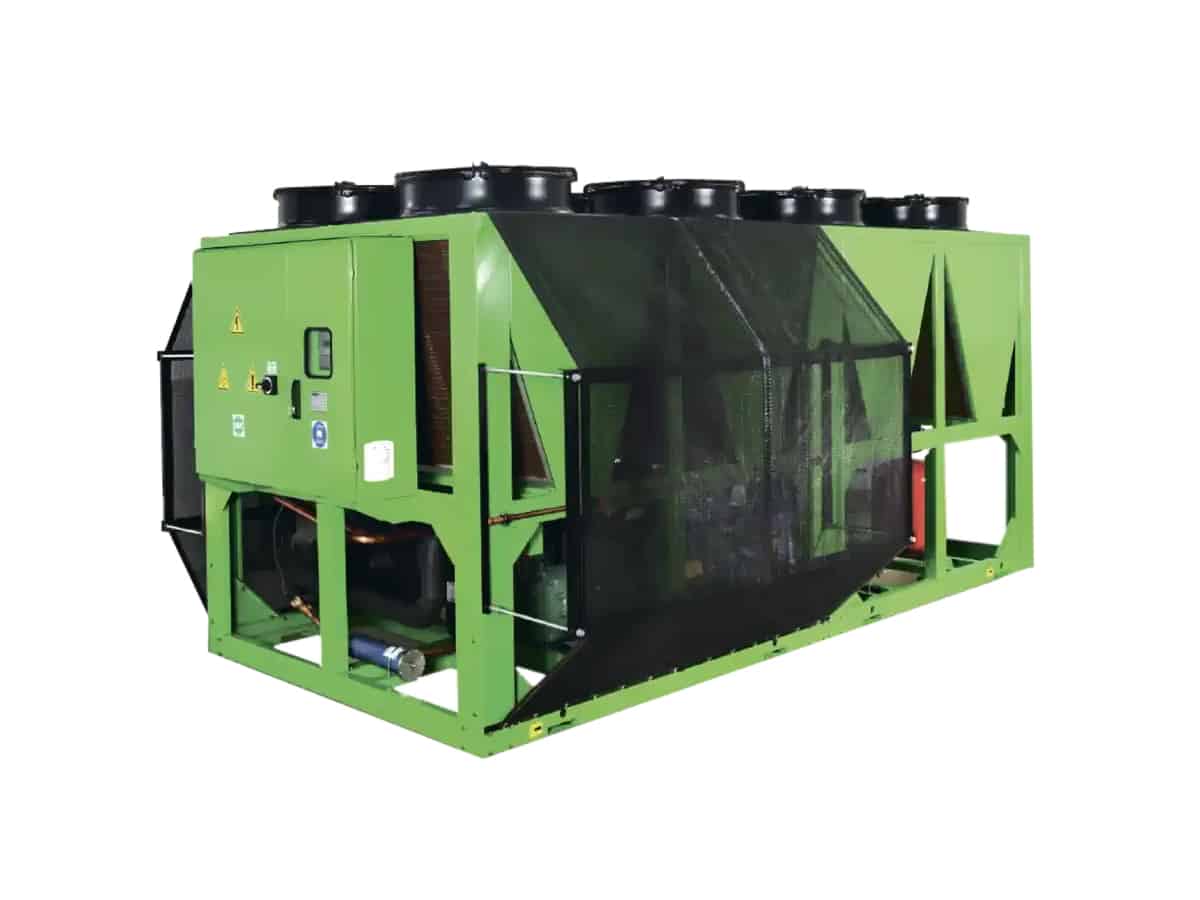

Чилери серії EBHV-FC

Опис

Охолодження від 124,1 до 962,0 кВт.

Чилери DALGAKIRAN серії EBHV-FC виробляються відповідно до стандартів якості ISO 9001: 2000 Quality Management System, поставляються в готовому вигляді до інсталяції. Холодильна установка заправлена ​​фреоном, випробувана на заводі виробнику. Знаходиться в області промислового використання з високим запасом надійності.

Всі вузли обладнання відповідають існуючим директивам Європейського Союзу з безпеки і еко логічності:

• Machinery Directive (MD): 2006/42/EC
• Low Voltage Directive (LVD): 2006/95/EEC
• Electromagnetic Compatibility Directive (EMC): 2004/108/EEC
• Pressure Equipment Directive (PED): 97/23/EC

Потужність холодильних машин представлена ​​в модельному ряді від 124,1 кВт до 962,0 кВт.

КОРПУС: Виконаний з оцинкованої міцної сталі і пофарбований спеціальною порошковою фарбою.

КОМПРЕССОР: Гвинтовий напівгерметичний компресор, що працює на холодоагенті R 407 C. Компресор забезпечений запірними вентилями на нагнітанні і всмоктуванні, зворотним клапаном на нагнітальній лінії, масляної лінією (реле рівня масла, оглядове скло, відділювач масла, масляний фільтр), підігрівачем картера, вібропоглинаючими опорами, захистом мотора і температурними датчиками. Живлення 3ф/400V/50Hz.

Випарник: Кожухотрубний, спроектований спеціально для охолодження води і розчинів гліколей, легко обслуговується і промивається від забруднень завдяки знімному блоку трубок. Випарник відповідає стандартам: EN 14276-1 і EN 13445 і призначений для охолодження води і розчинів гліколю. Випарник покритий спеціальним теплоізоляційним матеріалом, для збереження холоду.

Електрична панель управління: Панель має захист оболонки електрообладнання IP54. Панель складається з двох частин: силової і контрольної. У силовій частині знаходяться контактори, реле, пристрої захисту мережі. У контрольній знаходиться мікропроцесор і монітор. Панель управління відповідає стандарту: EN 60204-1. Необхідне джерело живлення: 3 фази, 400 В, 50 Гц.

Мікропроцесорна система управління: У пристрої використовується мікропроцесорна система управління. Система контролює і виводить свідчення вх/вих. температури рідини, температуру навколишнього повітря. Тиск холодоагенту на всмоктуванні і нагнітанні, час роботи компресора, всі збої або тривоги, що відбулися в системі, історію повідомлень.

Мікропроцесорна система управління вирішує, які модулі (компресорний -і/або -вільне охолодження) будуть активні в залежності від температури навколишнього середовища і необхідної температури води на виході. Час роботи кожного компресора збалансовано так, щоб забезпечити оптимальну ефективність установки.

Компоненти контуру охолодження: Для надійної і автоматичної роботи пристрій забезпечений електронним ТРВ, фільтром осушувачем, оглядовим склом з індикатором, запобіжним клапаном, реле низького/високого тиску, запірною арматурою.

Адіабатична система: Адіабатична система охолодження інтегрована в компресорний модуль охолодження пристрою і працює в літній сезон. Ця система заснована на розпиленні води з перервами з спеціальних форсунок на неметалеву сітку. Розпорошена вода на сітці являє собою адіабатичний ефект охолодження при заборі повітря в конденсатор. Таким чином, температура засмоктуваного повітря конденсатором знижується, що дозволяє пристрою працювати з низьким тиском конденсації. При цьому енергоспоживання пристрою скорочується.

Free Cooling (секція): Вільне охолодження (фрікулінг) – принцип полягає в безпосередньому використанні холодного зовнішнього повітря в осінньо-зимовий період року. Для цього система доповнюється секцією з контуром охолодження з незамерзаючої рідиною (водним розчином етилен/пропілен гліколю). Даний розчин в свою чергу для більшої ефективності обдувається осьовим вентилятором з прямим приводом. Дана секція вільного охолодження дозволяє скоротити час роботи компресора, що є головним споживачем електроенергії системи охолодження, і тим самим істотно підвищити її економічність.
Чилери з функцією Free Cooling дозволяють економити до 60% електричної потужності в рік в залежності від температури навколишнього середовища. Термін окупності 1-1,5 року.

Принцип роботи

Система сама визначає, коли потрібно включити секцію фрікулінга або адіабатичне охолодження. Наприклад, влітку, коли температура навколишнього повітря зростає вище 35° С, тоді підключається система адіабатичного охолодження, яка знижує тиск конденсації газу, тим самим збільшуючи холодопродуктивність чилера. В осінньо-зимовий період, коли температура повітря знизилася до 10° С, а воду, наприклад, на споживача потрібно подати +8° С, система частково охолоджує воду в модулі вільного охолодження і доохолоджує в компресорно-випарному блоці, тим самим, частина електроенергії, що витрачається на охолодженні, економиться. У зимовий період, коли температура повітря близько нуля або нижче, працює тільки модуль «вільного охолодження», а компресорно-випарний блок не включається взагалі.
