Опис

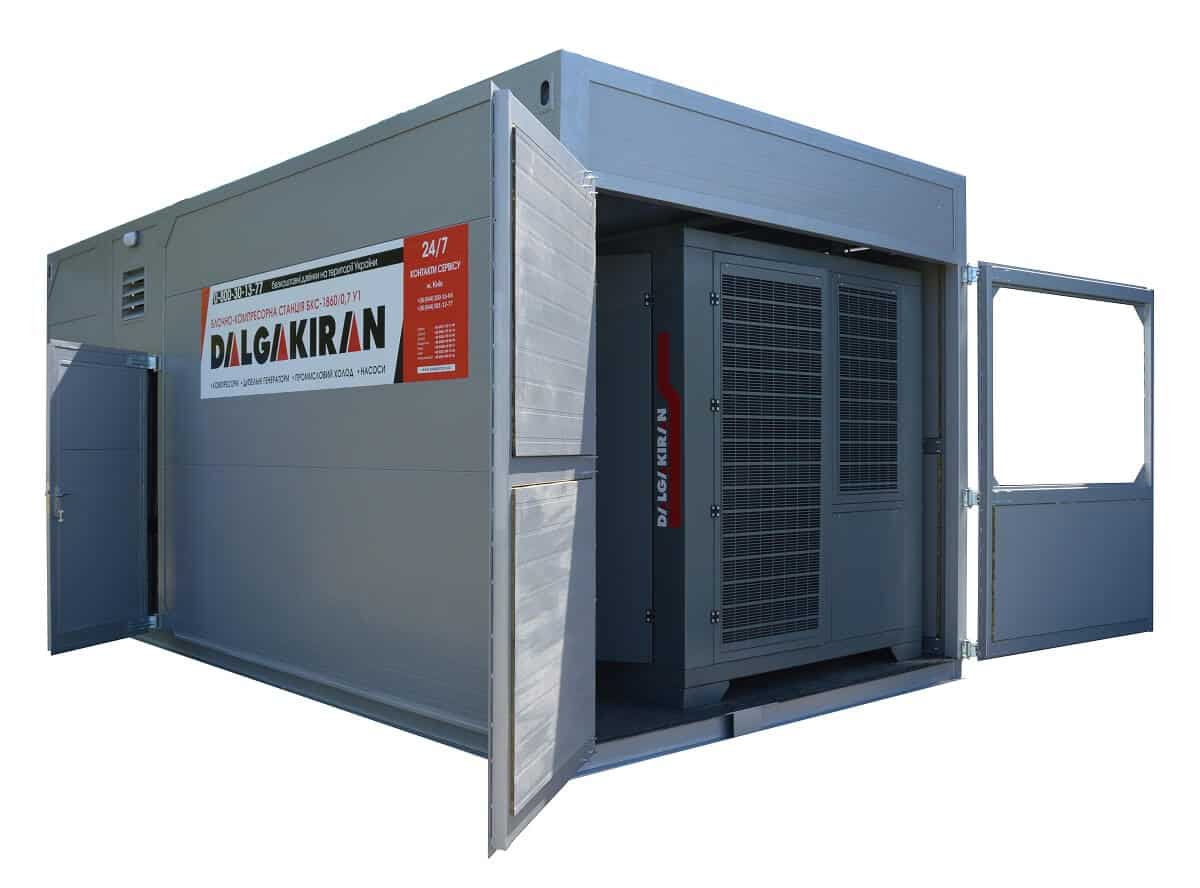

Блочно-компресорна станція (БКС) призначена для вироблення підготовленого стисненого повітря в автоматичному режимі, без постійної присутності обслуговуючого персоналу.
БКС – це компресорне разом з будь-яким іншим обладнання, змонтоване в контейнері (контейнерах), для розміщення на відкритому майданчику і експлуатації при температурі навколишнього середовища від -30 до + 40°C (стандартні рішення, якщо не обговорені інші необхідні параметри). Контейнер блочно-компресорної станції може бути обладнаний різними системами для забезпечення життєдіяльності обладнання: освітлення, опалення, вентиляції, кондиціонування, заземлення, пожежогасіння тощо.
Стандартний склад компресорної станції
- Блок-контейнер – для захисту компресорного устаткування від зовнішніх факторів навколишнього середовища.
- Компресорний агрегат – для стиснення атмосферного повітря.
- Система підготовки повітря – для осушення і очищення стисненого повітря.
- Система автоматичного управління – для захисту, контролю та дистанційного керування.
- Запірна і регулююча апаратура, трубопровідна обв’язка – забезпечення номінального функціонування технологічної схеми отримання підготовленого повітря (зворотні клапани, крани шарові, трубна обв’язка).
Блок-контейнер являє собою зварену конструкцію, що складається з:
- суцільнозварного каркаса;
- сендвіч-панелей товщиною 100 мм;
- захисних зовнішніх жалюзі;
- двох і одно- стулчастих дверей з запірними механізмами;
- верхньої і нижньої частин каркаса, що мають перемички і поздовжні балки для забезпечення жорсткості.
Підлога блок-контейнера покрита листами сочевиці товщиною близько 4 мм. Між сочевицею і листовим металом днища покладена негорюча пресована базальтова вата товщиною 100 мм, що забезпечує теплоізоляцію підлоги БКС.
Герметична і міцна конструкція основи контейнера дозволяє встановлювати станцію на поверхню землі без спеціальної підготовки. Досить мати рівну тверду поверхню з ухилом не більше 5 °.
Стіни, двері, стеля блок-контейнера обладнані тришаровими сендвіч-панелями, товщина яких – 100 мм.
Комбінація матеріалу сендвіч-панелей «серцевини» (структурна базальтова вата або інший теплоізоляційний матеріал), листової сталі і клейового складу забезпечує їх міцність і довговічність при впливі зовнішніх факторів навколишнього середовища (перепад температур, опади). Теплоізоляційний матеріал є вогнетривким, а сендвіч-панелі відповідають найсучаснішим вимогам протипожежної безпеки.
Для стропування блок-контейнер обладнаний вантажозахоплювальними пристроями.
Запірні механізми двостулкових дверей, виготовлені за типом запірних механізмів морських контейнерів, забезпечують їх надійну жорстку фіксацію при транспортуванні і при експлуатації по місцю монтажу БКС. Всі двері по периметру ущільнені гумовими ущільнювачами. Ущільнення забезпечує герметичність при закритих дверях.
Сфера застосування
Компресорна станція може застосовуватися в найрізноманітніших сферах діяльності, де необхідна подача якісного підготовленого стисненого повітря, без територіальної прив’язки.
Відео огляд блокової компресорної станції виробництва ТОВ “Далгакиран компресор Україна” на базі гвинтового компресора DALGAKIRAN DVK 270 D
