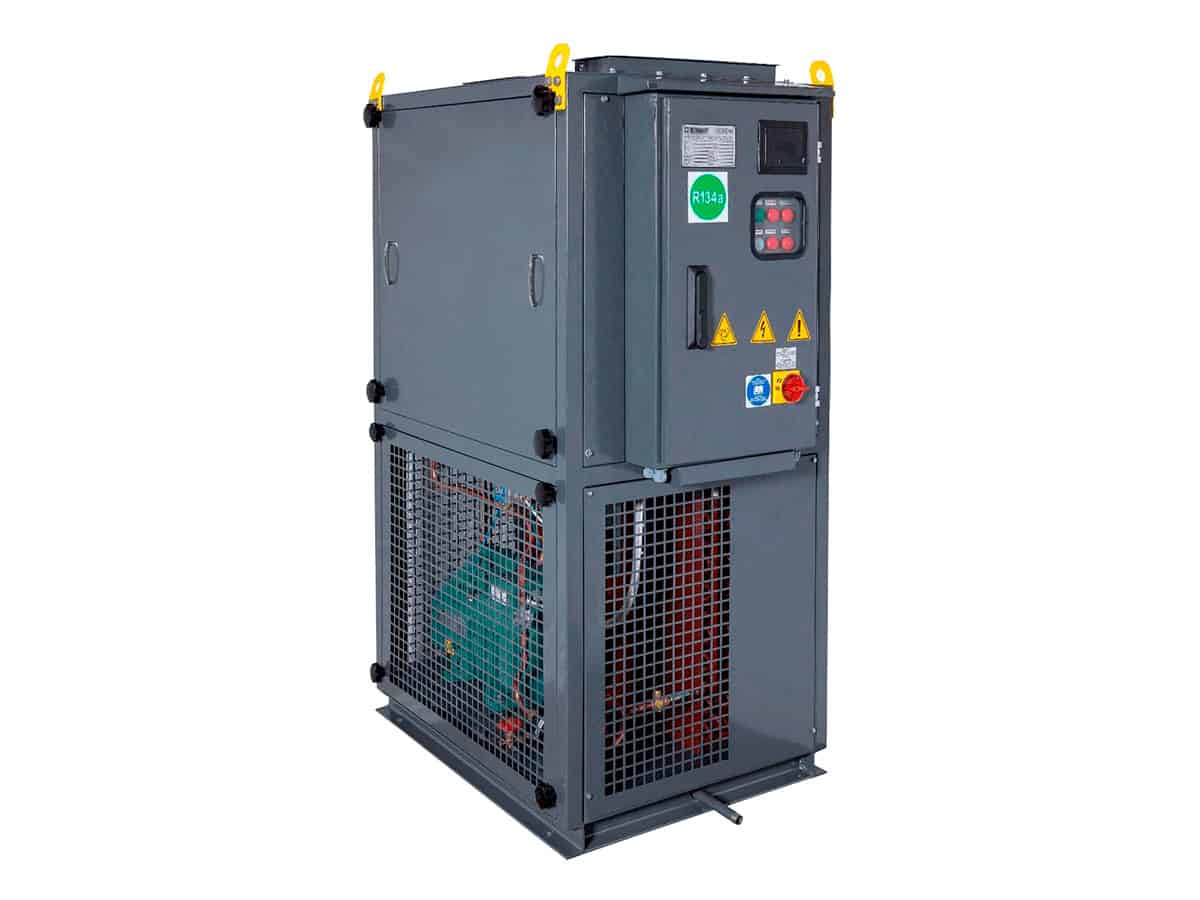

Компактні промислові кондиціонери DALGAKIRAN

Опис:

Компоненти компактних кондиціонерів DALGAKIRAN

1). Корпус і покриття. Виготовлений шляхом з'єднання каркасних деталей спеціальним алюмінієвим профілем. Покриття кондиціонера виготовляється з листової сталі, пофарбованої спеціальною водостійкою фарбою, для захисту від зовнішнього впливу. Внутрішня поверхня ізольована від тепла і шуму.

2). Компресор. Герметичний або напівгерметичний. Напруга живлення 3ф/400В/50Гц.

3). Конденсатор. Залежно від застосування можлива комплектація повітряним або водяним конденсатором.


  • Повітряний конденсатор. Виготовлений з мідних труб, покритих алюмінієвими ребрами. Мідні труби розширені спеціальним методом для забезпечення високої ефективності передачі тепла алюмінієвих ребер. Для циркуляції повітря в повітряних конденсаторах встановлюються осьові вентилятори.

  • Водяний конденсатор. Виробляється в кожухотрубному виконанні. Усередині кожуха встановлені мідні труби, вальцьовані в трубні решітки. Для установок з конденсатором водяного охолодження необхідно встановити насос і градирню для охолодження води.


4). Повітроохолоджувач. Повітроохолоджувач виготовляється з мідних труб, покритих алюмінієвими ребрами, має оптимальний розмір для максимальної передачі тепла. При охолодженні повітря на поверхні випарника відбувається конденсація водяної пари.

5). Секція підігріву. Виготовляється з мідних труб, покритих алюмінієвими ребрами, встановлюється за бажанням. Для нагрівання повітря можливе використання гарячої води або пари. Якщо неможливо використовувати воду і пар, можливе встановлення електричного нагрівача.

6). Радіальні вентилятори. Вентилятори виготовляються в Європі, спеціальні підшипники забезпечують низький рівень шуму. Вентилятори забезпечують необхідний напір для подолання втрат в випарнику, нагрівачі, фільтрі і повітропроводі. Вентилятори з'єднуються з електродвигуном за допомогою пасової передачі, можуть обертатися в іншу сторону в залежності від потреб.

7). Усмоктувальна решітка і фільтр. Фільтр виготовлений зі спеціальних матеріалів, що забезпечують максимальну очистку повітря. Забруднений фільтр можливо промити миючим засобом або очистити струменем повітря під тиском. Кожні 3-4 місяці необхідно встановлювати новий фільтр.

8). Викид повітря. Якщо в приміщенні з кондиціонером потрібен частковий повітрообмін, кондиціонер може бути обладнаний з'єднанням для викиду повітря. При цьому на даному з'єднанні встановлюється фільтр.

9). Компоненти холодильного контуру. До складу холодильного контуру входить: фільтр-осушувач, оглядове скло, ТРВ, соленоїдний вентиль, запобіжні клапани, кімнатний термостат.

10). Підключення конденсатора. Підключення води/холодоагенту на конденсаторі. Вхід/вихід водяного конденсатора слід підключити до градирні. У кондиціонері з конденсатором повітряного охолодження мідні труби, що виходять з внутрішнього блоку, слід під'єднати до повітряного конденсатора.

11). Електрична панель управління. Електрична панель, встановлена ​​в кондиціонері, забезпечує повністю автоматичну роботу кондиціонера. Електрична панель обладнана необхідною кількістю контакторів, запобіжників, вимикачів, сигнальних ламп.

12). Панель управління. На панелі управління встановлений вимикач, що включає/вимикає кондиціонер. За допомогою сигнальних ламп, встановлених на панелі, можна контролювати робочі параметри установки і збої, що відбулися в системі.

13). Повітророзподільний бокс. Встановлюється, якщо кондиціонер не підключається до повітропроводів. В кондиціонер вбудовується спеціальна решітка, для розподіленої подачі повітря в приміщення.

Характеристики:
Таблица с парсера:
Тип пристрою KOMPAKT
3,5
KOMPAKT
5
KOMPAKT
7,5
KOMPAKT
10
KOMPAKT
12
Номінальна холодопродуктивність,кВт 12,9 19,3 27,2 32,6 39,1
Холодоагент R22
Тип компресору Герметичний поршневий Спіральний
Компресор Потужність, кВт 3,2 4,8 5,5 6,7 8
Випарник Номінальна витрата
повітря, (м3/год)
2,5 3,6 5,1 6,5 7,25
Потужність двигуна вентилятора, кВт 0,25-0,55 0,55-1,1 0,75-1,5 1,1-2,2 1,1-3
Напір вентиляторів 16-18 24-40 24-46 26-48 28-52
Втрати тиску 12 12 14 14 14
Повітряний конденсатор Модель конденсатора HKM3,5 HKM5 HKM7,5 HKM10 HKM12
Кількість
вентиляторів
1 1 1 2 2
Потужність двигуна вентилятора 1x0,75 1x0,75 1x0,78 2x0,75 2x0,75
Водяний
конденсатор
Номінальна витрата води, (м3/год) 2,78 4,15 5,63 6,75 8,1
Втрати тиску 5,5 5,6 5,7 4,1 4,1
Вх/вих приєднувальних патрубків 1”-1” 11/4”- 11/4” 11/4”- 11/4” 2x1”-11/2” 2x1”-11/2”
Потужність
нагрівача
Водяний, (кВт) 13,4 18,7 26,8 33,8 39,6
Пара, (кВт) 15,2 23,3 32,6 40,7 46,6
Електричний, (кВт) 10 15 20 25 25
Вага З повітряним конденсатором Внутрішній
блок
287 324 398 443 483
Зовнішній блок 75 85 115 130 125
З водяним конденсатором 343 337 452 508 544





Тип пристрою KOMPAKT
14
KOMPAKT
18
KOMPAKT
20
KOMPAKT
24
Номінальна холодопродуктивність,кВт, кВт 46,7 63,5 73,1 79,5
Холодоагент
Тип компресору Спіральний Напівгермет.
поршневий
Спіральний
Компресор Потужність, кВт 9,5 13,3 15,8 16,3
Випарник Номінальна витрата
повітря, (м3/год)
8,25 10 12 14
Потужність двигуна вентилятора, кВт 1,5-3 1,5-4 1,5-4 2,2-5,5
Напір вентиляторів 28-52 28-55 28-60 28-65
Втрати тиску 15 16 16 16
Повітряний конденсатор Модель конденсатора HKM14 HKM18 HKM20 HKM24
Кількість
вентиляторів
3 3 3 3
Потужність двигуна вентилятора 3x0,75 3x0,75 3x0,7 3x0,78
Bодяний конденсатор Номінальна витрата води, (м3/год) 9,68 13,21 15,3 16,48
Втрати тиску 3,9 4,1 4,1 4,3
Вх/вих приєднувальних патрубків 2x11/4”-2” 2x11/4”-2” 2x11/2”-21/2” 2x11/2”-21/2”
Потужність
нагрівача
Водяний, (кВт) 48,8 56,9 64 69,8
Пара, (кВт) 52,3 60,4 69,8 75,6
Електричний, (кВт) 30 35 45 55
Вага З повітряним конденсатором Внутрішній
блок
598 737 865 948
Зовнішній блок 170 185 250 270
З водяним конденсатором 666 836 972 1075





Габаритні розміри

Модель A B C D E
KOMPAKT 3,5 1000 570 1650 300 2010
KOMPAKT 5 1000 600 1700 300 2060
KOMPAKT 7,5 1200 675 1850 350 2260
KOMPAKT 10 1300 700 1950 400 2410
KOMPAKT 12 1400 700 1950 400 2410
KOMPAKT 14 1475 750 2000 400 2500
KOMPAKT 18 1550 800 2300 400 2800
KOMPAKT 20 1650 800 2320 400 2820
KOMPAKT 24 1750 850 2320 400 2820





Модель HKM 3.5 HKM 5 HKM 7.5 HKM 10 HKM 12 HKM 12 HKM18 HLM20 HKM24
A 1100 1100 1300 1900 1900 2700 2700 3300 3300
B 915 915 1075 915 915 915 915 1075 1075
C 1160 1160 1160 1160 1160 1160 1160 1160 1160
D 900 900 1100 1700 1700 2500 2500 3100 3100
d1 16 16 19 22 28 28 35 35 35
d2 12 16 16 19 19 22 22 28 28
