Гвинтові насоси (шнекові)

Опис

Гвинтові (шнекові) насоси та їх призначення

Гвинтові насоси, зважаючи на особливості їх конструкції і широкий спектр матеріалів, з яких виробляється даний вид насосного обладнання, призначені для швидкого і ефективного перекачування рідких середовищ різного ступеня щільності, в’язкості, забруднення, агресивності і токсичності, що робить дані агрегати гостро затребуваними в багатьох промислових і побутових областях, перерахованих нижче:

• будівельна промисловість: перекачування покрівельних покриттів, бетону, цементних розчинів, сумішей для наливних підлог, вапна та ін.;
• целюлозно-паперова промисловість: клей, целюлоза, вибілювальні склади тощо;
• нафтопереробна промисловість: перекачування нафти, нафтових фракцій, мазуту, парафіну, нафтових відходів та ін. матеріалів з мастильними властивостями;
• хімічна промисловість: перекачування агресивних і токсичних в’язких середовищ, в тому числі забруднених твердими частинками – корозійні суміші, кислотні та лужні суміші, ізоціанати, полімерні розчини та ін.;
• харчова промисловість: тісто, зріджені концентрати, сиропи, згущені склади, киселі, напої, соки та ін.;
• фармацевтична промисловість: перекачування рідких лікарських форм різного ступеня в’язкості.

Конструкція гвинтових насосів

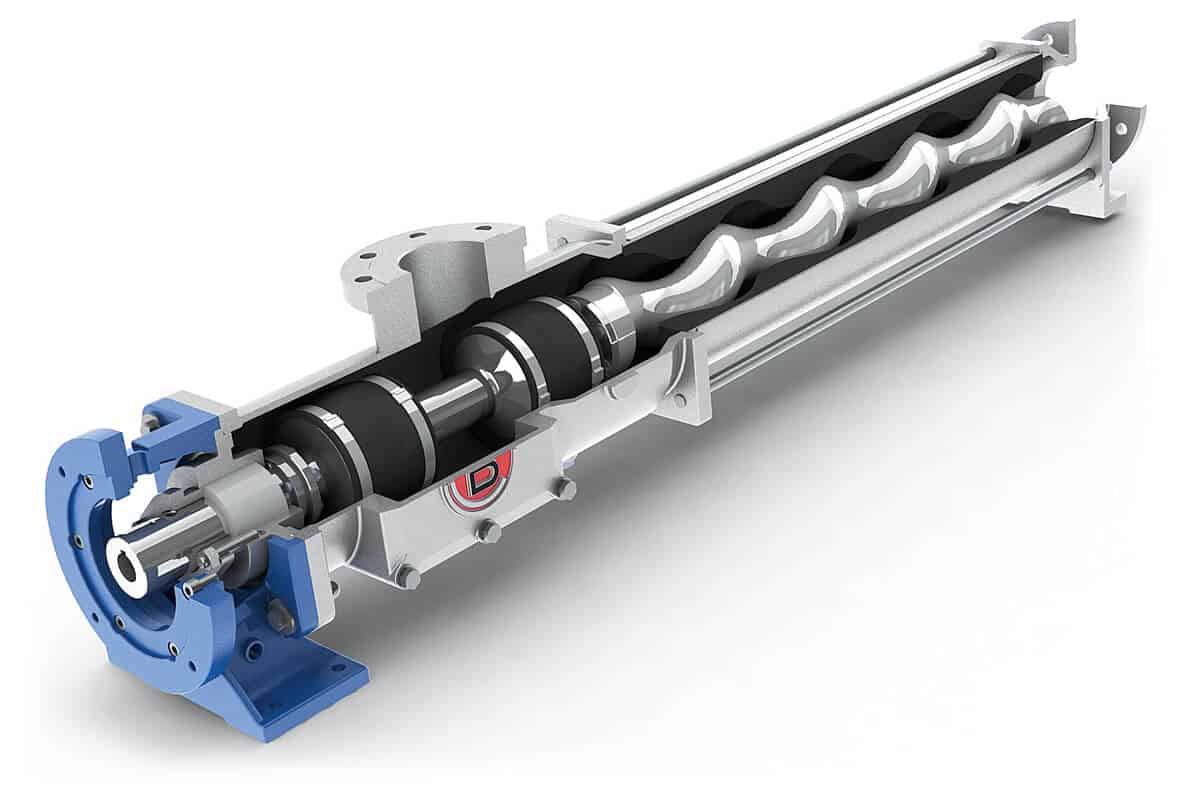

Гвинтовий (шнековий) насос – це об’ємний самовсмоктуючий агрегат, в якому натиск перекачуваних середовищ створюється за рахунок їх витіснення за допомогою роторів (шнеків), виготовлених з металу, що обертаються всередині статора, виготовленого з еластомеру. Обертання роторів створює області, що по черзі відкриваються і закриваються та переміщаються уздовж осі гвинта. Процес перекачування здійснюється шляхом переміщення рідини уздовж цієї осі. За рахунок замкнутого простору відсутня можливість зворотного переміщення перекачуваного робочого середовища.

Гвинтові насоси поділяють на три типи, в залежності від конструктивних особливостей і кількості гвинтів (шнеків), якими вони оснащені, – одногвинтові, гвинтові і тригвинтові, а також на одноступінчасті і багатоступінчасті. Якщо перед вами стоїть завдання купити гвинтове насосне обладнання, то слід пам’ятати, що саме кількістю ступенів визначається той вид робочої рідини, який буде перекачуватися з найбільшою ефективністю і з найменшим зносом. Різниця між одноступінчастими і багатоступінчатими насосами полягає в тому, що агрегати другого типу оснащені розташованих на валу рядом шнекових витків з кроком, який поступово зменшується. Для потоків перекачуваних середовищ кожен виток має радіальні напрямні.

Переваги гвинтових (шнекових) насосів перед насосами інших видів

Перш, ніж купити гвинтовий насос, рекомендуємо уважно ознайомитися з основними перевагами і недоліками цього виду обладнання в порівнянні з насосами інших типів. Переваги:

• компактність, мобільність, економічність;
• високий показник ККД при перекачуванні в’язких середовищ;
• самовсмоктуюча здатність гвинтового насоса (глибина всмоктування – до 8-8,5 м);
• можливість застосування гвинтових насосів при обсягах рідини до 300 м3/год, тиск – до 30 бар;
• можливість перекачування рідких, в’язких і густих середовищ з твердими і газовими включеннями без ризику пошкодження насоса;
• можливість перекачування середовищ стабільним рівним потоком, а не пульсуючим за рахунок сталості площі порожнини між статором і ротором;
• наявність в конструкції гвинтового насоса всього однієї рухомої деталі, а також відсутність клапанів і інших елементів, що впливають на продуктивність агрегату;
• збереження первісної структури середовища під час її перекачування за рахунок відсутності пульсуючого режиму потоку;
• можливість перекачування двофазних середовищ без пошкодження твердих включень;
• простота регулювання параметрів роботи гвинтового агрегату;
• високий тиск при малих габаритах;
• простота конструкції, що гарантує легкість монтажу, експлуатації, технічного обслуговування і ремонту;
• оптимально збалансована конструкція гвинтового насоса, що забезпечує його безшумну роботу і мінімальну вібрацію.

Недоліки гвинтових (шнекових) насосів

Недоліки гвинтових насосів нечисленні, але, тим не менше, при правильному виборі насосного обладнання про них слід завжди пам’ятати:

• відсутність можливості регулювання робочого об’єму рідкого середовища;
• відсутність можливості запуску вхолосту;
• гранична температура нагріву статора становить 150 °C, так як він виготовляється з еластомеру, схильного до процесу плавлення при більш високих температурних показниках;
• підвищене тертя деталей і як наслідок – підвищена зносостійкість;
• недостатня охолоджуюча функція;
• досить дороге устаткування.

Гвинтові насоси від компанії “Далгакиран”

“Далгакиран компресор Україна” пропонує гвинтові насоси італійського виробника BELLIN S.P.A. – однієї з передових світових компаній, яка спеціалізується на виробництві гвинтових і кулачкових насосів з 1950 року.

Модель	Макс. прод-ть	Макс. тиск	Фото
Гвинтові кавітаційні насоси Bellin серії N	260 м³/год	30 бар
Гвинтові насоси Bellin серії LT з приймальною воронкою	260 м³/год	30 бар
Моноблочні гвинтові насоси Bellin серії L	110 м³/год	14 бар
Гвинтові насоси Bellin серії T-LT з конвеєром і приймальною воронкою	260 м³/год	30 бар
Дозуючі гвинтові насоси Bellin серії E	3 м³/год	30 бар
Моноблочні гвинтові насоси Bellin серії U	–	–
Гвинтові насоси Bellin серії LS з відкидною ємністю	110 м³/год	14 бар
Гігієнічні і харчові гвинтові насоси Bellin	–	–
Напівзанурювальні вертикальні гвинтові насоси Bellin серії V	–	–

Детальний опис гвинтових насосів Bellin https://mir-nasosov.com.ua/catalog/vintovye-nasosy
